Specificatii Tehnice
Temperatura maxima a mediului ambiant
60 °C
Terminale externe CAD
1
Serie
ARROW
COD COMANDA
IS506141
Conductor masiv
1-35 mm²
Gama de temperatura - Functionare
-5 la +40 °C
Numar de comutatii (functionare in sarcina)
300
Curent nominal
50 A
HxBxT mm
94x27x69
Curent nominal maxim al fuzibilelor
400VAC: 50A gG/50A aM
500VAC: 50A gG
690VAC: 25A gG/25A aM
Descriere electrica CAD
50A
Curent nominal
50 A
Temperatura ambianta de depozitare
-25 / +55 °C
grad de protectie
IP20
Versiune
separator orizontal cu fuzibil
Curent nominal de scurtcircuit conditionat
gG: 120kA/500V (50A gG)
aM: 50kA/400V (50A aM)
Numar de comutatii (functionare in gol)
1700
Categoria de supratensiune/Grad de poluare
III
disipare
0,90 W
COD PROMO
2264-0003-04
Accesorii optionale
ISZ14002--;ISZ14004--;ISZ14006--;ISZ14010--;ISZ14016--;ISZ14020--;ISZ14025--;ISZ14032--;ISZ14040--;ISZ14050--
Tensiune nominala de izolatie (Ui)
690 V
Poli
1
Montaj
35mm DIN-Rail
Simbol CAD
F
Numar articol Hlief
IS506141--
Unitate de ambalare
1 m.
Masa neta
0,15 kg/m
Impuls de curent de scurtcircuit admisibil Icw
600A/1s
Fabricant
Schrack
Frecventa
45 - 62 Hz
Stabilitate la impuls de tensiune Uimp
8kV
Putere disipata maxima a fuzibilului (W)
gG: 5W/aM: 3W
Conductor multifilar
1-35 mm²
Temperatura minima a mediului ambiant
-25 °C
PU
12

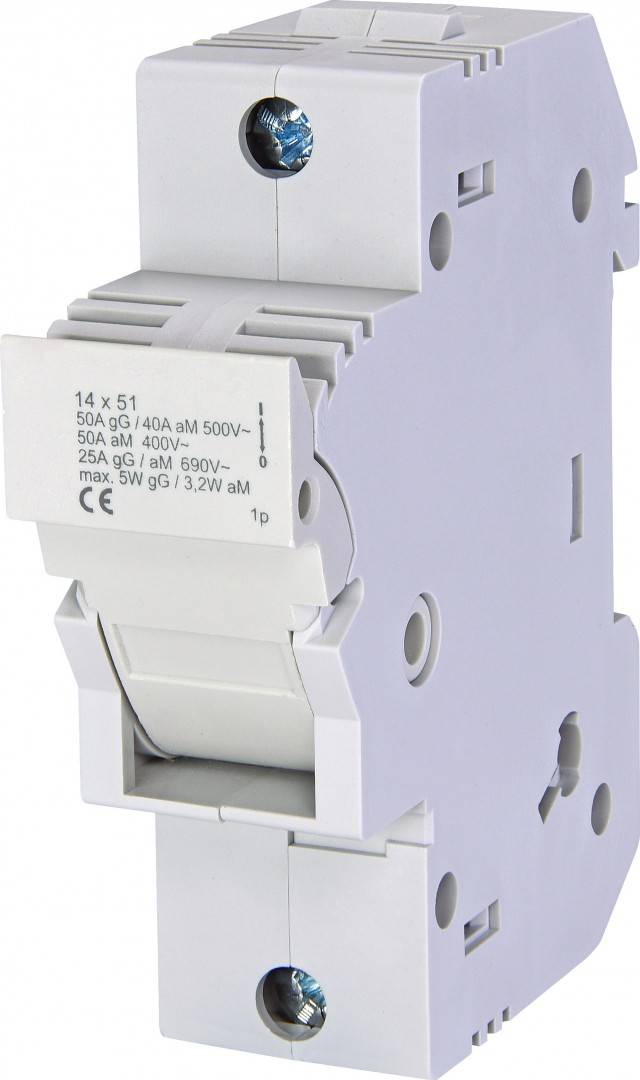

Descriere de baza
Siguranta fuzibila
Marime
14x51
Marime fuzibil
14x51
Stabilitate la tensiune de izolatie
8kV V
PREG
1600
Caracteristica declansare
gG
LxIxA mm
27x94x69
PROMO CODE CH
2264-0004-92
PROMO CODE GER INDUSTRY
2264-00002-59
Posibilitate de plombare
On-position or Off-position
Cuplu maxim
2,5-3 Nm
Categorie de utilizare
AC-22B la 690V/50A
| Lungime | 69 mm |
| Latime | 27 mm |
| Inaltime | 94 mm |
| Greutate | 0.15 kg |
