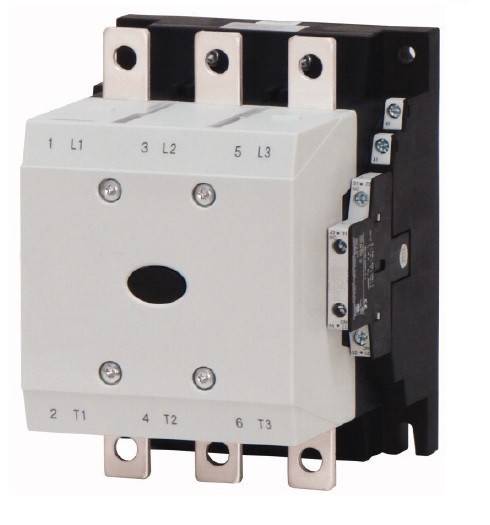

Specificatii Tehnice
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
185 A
3 poli, la Ith [60°]
34 W
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
Utilizare generala c.a. (A)
15
SCCR (CB) la defect sever
65 kA
Intreruptor automat max. la defect sever 480 V
350 A
660 V 690 V
2250 A
Toleranta tensiunii, functionare in c.a. [mentinere]
0,25 x Us min - 0,6 x Us max x Uc
Mentinere
-
PU
2
Coordonare de tip "1" 1000 V [gG/gL 1000 V]
200 A
Unelte (contacte auxiliare)
-
AC-3
-
Suruburi terminale (contacte principale)
M10
Temperatura ambianta de depozitare
-40 / +80 °C
Date de baza max. CB
800 A
Deschis la 525 V
220 A
(0.6 … 0.7 x Uc min)
Contactorul ramane cuplat
Unelte (contacte principale)
-
AC-4
-
Coordonare de tip "2" 400 V [gG/gL 500 V]
315 A
AC-1
-
Masiv sau multifilar (contacte principale)
1/0 - 350 MCM AWG
Utilizare generala c.c. (A)
1
Capacitate de rupere nominala
- kA
Contacte auxiliare
2ND+2NI
a bobinei in stare rece si 1.0 x Us
-
Trifazat 575 V 600 V
150 HP
Curent nominal
185 A
Performante tinta (100,000 cicluri conform cu UL1995)
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
136 A
Descriere de baza
Contactor
Rezistenta la scurtcircuit
-
PREG
2450
AC-3 220 V 230 V [P]
55 kW
FLA 600V 60Hz trifazat
280 A
Varf maxim de curent la cuplare
30 x Ie
CEM interferente emise
Acest produs este proiectat pentru functionarea in mediu industrial (mediu A). Utilizarea in mediu rezidential (mediu B) poate cauza interferente radio pe multiple frecvente, fiind necesare masuri suplimentare de atenuare.
LxIxA mm
140x190x158
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
Categoria de supratensiune/Grad de poluare
III/3
AC-3 1000 V [P]
108 kW
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
136 A
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
136 A
Curent termic conventional 1 pol montaj inchis [Ith]
625 A
Coordonare de tip "1" 690 V [gG/gL 690 V]
315 A
AC-3 380 V 400 V [P]
90 kW
Date nominale pentru tipuri aprobate
-
AC-3 500 V [P]
132 kW
La Ie conform AC-3/400V
16 W
(0.2 … 0.6 x Uc min) ≦ 12 ms
Timpul este legat deliberat
Contacte auxiliare
-
Curent nominal AC-3/400V
185 A
Coordonare de tip "2" 690 V [gG/gL690 V]
250 A
Contacte auxiliare-contacte ND
10 gr.
Durata de viata mecanica, in c.a.
10000000 Comutari
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
2700 A
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
(0 … 0.2 x Uc min) > 10 ms
Decuplarea contactorului
Montaj deschis la 50°C [Ith=Ie]
301 A
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Frecventa de functionare maxima
200 S/h
AC-3 415 V [P]
110 kW
Toleranta tensiunii Us
190 - 240 V 50/60 Hz
Temperatura ambianta pentru montaj inchis
-40 / +40 °C
Curent nominal operational in regim AC-3
-
Toleranta tensiunii, functionare in c.a. [inchidere]
0,8 x Us min - 1,15 x Us max x Uc
Contacte de forta
-
grad de protectie
IP00
COD COMANDA
LTD41953
Putere motor maxima-3 faze
-
Tensiune bobina
230V
Intre bobina si contacte
500 VAC
Intreruperi de tensiune
-
Date de baza fuzibil max.
700 A
AC-4 500 V [P]
96 kW
Rezistenta admisibila a contactului actuatorului A11
500 mΩ
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
136 A
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]
76 A
AC-3 440 V [P]
115 kW
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
AC-3 660 V 690 V [P]
140 kW
Fuzibil maxim la defect sever 600 V
600 Class J A
AC-4 220 V 230 V [P]
41 kW
Masa neta
3,54 kg/m
Utilizare generala c.a. (V)
600
(0 … 0.2 x Uc min) ≦ 10 ms
Timpul este legat deliberat
Timp de comutatie la 100% Us (Valoare recomandata)
-
AC-4 415 V [P]
80 kW
Tensiune nominala de izolatie (Ui)
1000 V
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Multifilar cu papuc
50 - 185 mm²
Fuzibil max. la defect sever 480 V
600 Class J A
(0 … 0.7 x Uc min)
Contactorul nu cupleaza
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
150 A
Functionare in c.a.
3,54
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Coordonare de tip "1" 400 V [gG/gL 500 V]
400 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
185 A
Utilizare generala c.c. (V)
250
SCCR (fuzibil) la defect sever 600 V
100 kA
500 V
2250 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
185 A
Factorul de serviciu
100 % ED
Putere de mentinere (W)
2,1
Frecventa comutarilor, functionare in c.a.
3000 Comutari/h
Contacte auxiliare inglobate
2ND+2NI
Accesorii optionale
LTZ40001--;LTZ40002--;LTZ4W001--;LTZ3D711--;LTZ3D811--;
Trifazat 230 V 240 V
60 HP
Curent nominal operational DC-1
-
Putere de mentinere (VA)
2,6
Temporizare la inchidere, functionare in c.a.
60
Suruburi terminale (contacte auxiliare)
M3,5
1000 V
760 A
Deschis 690V
133 A
Sistemul electromagnetic
-
Latime sistem de bare
32 mm
Date de baza SCCR
10 kA
Montaj deschis la 40°C [Ith=Ie]
337 A
Cuplu de strangere (contacte principale)
24 Nm
Performante in regim de motor AC-4
-
Unitate de ambalare
1 m.
AC-4 660 V 690 V [P]
102 kW
Contacte de forta
3 ND
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
136 A
disipare
36,10 W
SCCR (fuzibil) la defect sever 480 V
100 kA
Nota de consum de putere
Transformator de comanda cu uk ≦ 10%
Sectiune racord pentru contactele principale
- mm²
AC-4 380 V 400 V [P]
75 kW
Putere de cuplare (VA)
210
HxBxT mm
190x140x158
(0.2 … 0.6 x Uc min) > 12 ms
Decuplarea contactorului
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
136 A
FLA 480V 60Hz trifazat
336 A
Durata de viata a componentei
0,1 x 10^6
Functionare condensator
-
Curent termic conventional 3 poli 50-60Hz
-
Temporizare la deschidere, functionare in c.a.
40
Tensiunea nominala operationala
1000 V
Masiv (contacte auxiliare)
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Trifazat 200 V 208 V
50 HP
Contacte auxiliare-contacte NI
8 gr.
Curent nominal operational AC-4
-
Curent termic conventional 1 pol montaj deschis [Ith]
685 A
Putere de cuplare (W)
180
AC-4 440 V [P]
85 kW
Compensare individuala, curent de funct. trifazat cap.
-
Marime
4
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
185 A
Fuzibil max. protectie la scurtcircuit
-
AC-4 1000 V [P]
77 kW
DC-1
-
Putere disipata
-
Flexibil cu papuc
50 - 185 mm²
Montaj deschis DC-1
-
Sectiune racord (contacte auxiliare)
- mm²
(1.15 … 1.3 x Uc max)
Contactorul ramane cuplat
Separare sigura conform EN 61140
-
Montaj deschis la 60°C [Ith=Ie]
275 A
Intre contacte
500 VAC
Masa
- kg.
Curent nominal operational in regim AC-1
-
SCCR (intreruptor automat) la defect sever 600 V
50 kA
Curent de scurtcircuit
-
Bare flexibile (nr. de lamele x latime x grosime)
Fixare cu papuc plat sau cleme/ A se vedea capacitatea bornelor mm
Performante in regim de motor AC-3
-
Comportament in conditii tranzitorii si marginale
-
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Capacitatea de rupere
-
LRA 480V 60Hz trifazat
2016 A
LRA 600V 60Hz trifazat
1680 A
(0.7 x Uc min … 1.15 x Uc max)
Contactorul cupleaza cu certitudine
Trifazat 460 V 480 V
125 HP
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei la bornele terminale
Sarcina pilot functionare in c.c.
P300
Montaj deschis la 55°C [Ith=Ie]
287 A
Tinere la impuls de tensiune [Uimp]
8000 V
Coordonare de tip "2" 1000 V [gG/gL 1000 V]
160 A
Fabricant
Schrack
220 V 230 V
2250 A
Faza de cuplare
-
AC-4 240 V [P]
45 kW
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
185 A
Caderea tensiunii
-
Categorie produs
Power contactor
Putere motor maxima-Utilizare generala
250 A
Montaj inchis [Ith]
245 A
380 V 400 V
2250 A
Tensiune prea ridicata
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
185 A
Contacte de forta-contacte ND
10 gr.
AC-3 240V [P]
62 kW
Temperatura ambianta pentru montaj deschis
-40 / +60 °C
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
110 A
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]
55 A
Intreruptor automat max. la defect sever 600 V
350 A
| Lungime | 158 mm |
| Latime | 140 mm |
| Inaltime | 190 mm |
| Greutate | 3.54 kg |
