Specificatii Tehnice
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
164 A
Montaj deschis la 40°C [Ith=Ie]
386 A
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
Utilizare generala c.a. (A)
15
SCCR (CB) la defect sever
65 kA
Intreruptor automat max. la defect sever 480 V
350 A
660 V 690 V
2250 A
Toleranta tensiunii, functionare in c.a. [mentinere]
0,25 x Us min - 0,6 x Us max x Uc
Mentinere
-
PU
2
Coordonare de tip "1" 1000 V [gG/gL 1000 V]
200 A
Unelte (contacte auxiliare)
-
AC-3
-
Suruburi terminale (contacte principale)
M10
AC-3 500 V [P]
160 kW
Temperatura ambianta de depozitare
-40 / +80 °C
Deschis la 525 V
220 A
AC-3 660 V 690 V [P]
150 kW
(0.6 … 0.7 x Uc min)
Contactorul ramane cuplat
Unelte (contacte principale)
-
AC-4
-
Coordonare de tip "2" 400 V [gG/gL 500 V]
315 A
Curent nominal AC-3/400V
225 A
AC-1
-
Utilizare generala c.c. (A)
1
AC-3 240V [P]
75 kW
Capacitate de rupere nominala
- kA
Contacte auxiliare
2ND+2NI
AC-4 660 V 690 V [P]
110 kW
Montaj deschis la 60°C [Ith=Ie]
315 A
a bobinei in stare rece si 1.0 x Us
-
Performante tinta (100,000 cicluri conform cu UL1995)
-

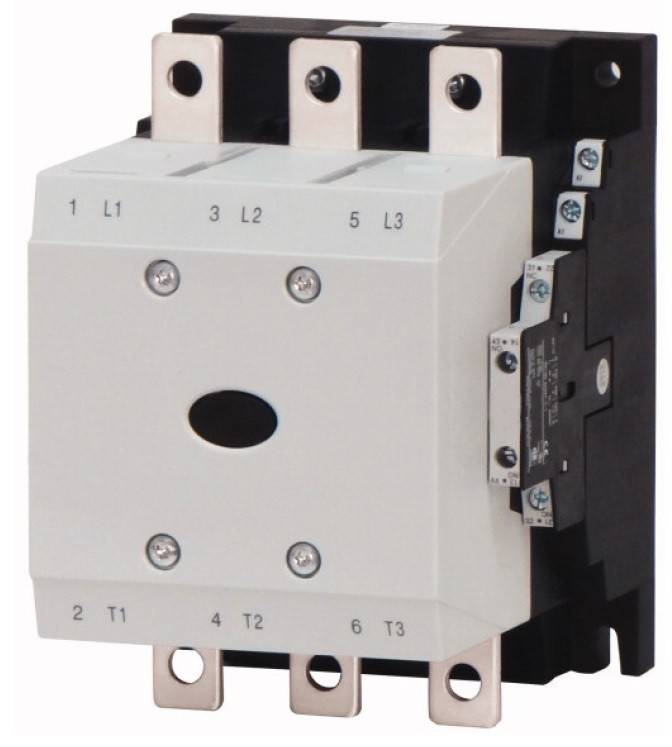

Descriere de baza
Contactor
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
225 A
Rezistenta la scurtcircuit
-
PREG
2450
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
225 A
AC-4 240 V [P]
54 kW
FLA 600V 60Hz trifazat
280 A
Varf maxim de curent la cuplare
30 x Ie
AC-4 380 V 400 V [P]
90 kW
Montaj deschis la 55°C [Ith=Ie]
329 A
CEM interferente emise
Acest produs este proiectat pentru functionarea in mediu industrial (mediu A). Utilizarea in mediu rezidential (mediu B) poate cauza interferente radio pe multiple frecvente, fiind necesare masuri suplimentare de atenuare.
LxIxA mm
140x190x158
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
Categoria de supratensiune/Grad de poluare
III/3
AC-3 1000 V [P]
108 kW
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
164 A
Coordonare de tip "1" 690 V [gG/gL 690 V]
315 A
AC-4 440 V [P]
102 kW
Date nominale pentru tipuri aprobate
-
(0.2 … 0.6 x Uc min) ≦ 12 ms
Timpul este legat deliberat
Contacte auxiliare
-
Montaj inchis [Ith]
275 A
Coordonare de tip "2" 690 V [gG/gL690 V]
250 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
164 A
Contacte auxiliare-contacte ND
10 gr.
Durata de viata mecanica, in c.a.
10000000 Comutari
AC-4 500 V [P]
116 kW
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
2700 A
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Trifazat 230 V 240 V
75 HP
(0 … 0.2 x Uc min) > 10 ms
Decuplarea contactorului
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Frecventa de functionare maxima
200 S/h
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
225 A
Toleranta tensiunii Us
190 - 240 V 50/60 Hz
Temperatura ambianta pentru montaj inchis
-40 / +40 °C
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
225 A
Curent nominal operational in regim AC-3
-
Toleranta tensiunii, functionare in c.a. [inchidere]
0,8 x Us min - 1,15 x Us max x Uc
Contacte de forta
-
grad de protectie
IP00
Putere motor maxima-3 faze
-
COD COMANDA
LTD42353
Tensiune bobina
230V
Intre bobina si contacte
500 VAC
Intreruperi de tensiune
-
La Ie conform AC-3/400V
23 W
Date de baza fuzibil max.
700 A
Rezistenta admisibila a contactului actuatorului A11
500 mΩ
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]
76 A
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
Fuzibil maxim la defect sever 600 V
600 Class J A
AC-4 415 V [P]
96 kW
Masa neta
3,54 kg/m
Utilizare generala c.a. (V)
600
(0 … 0.2 x Uc min) ≦ 10 ms
Timpul este legat deliberat
Timp de comutatie la 100% Us (Valoare recomandata)
-
Tensiune nominala de izolatie (Ui)
1000 V
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Fuzibil max. la defect sever 480 V
600 Class J A
(0 … 0.7 x Uc min)
Contactorul nu cupleaza
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
120 A
Functionare in c.a.
3,54
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Coordonare de tip "1" 400 V [gG/gL 500 V]
400 A
Utilizare generala c.c. (V)
250
SCCR (fuzibil) la defect sever 600 V
100 kA
500 V
2250 A
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
164 A
3 poli, la Ith [60°]
45 W
Factorul de serviciu
100 % ED
Putere de mentinere (W)
2,1
Frecventa comutarilor, functionare in c.a.
3000 Comutari/h
Contacte auxiliare inglobate
2ND+2NI
Curent termic conventional 1 pol montaj inchis [Ith]
636 A
Accesorii optionale
LTZ40001--;LTZ40002--;LTZ4W001--;LTZ3D711--;LTZ3D811--;
Curent nominal operational DC-1
-
Date de baza max. CB
600 A
Putere de mentinere (VA)
2,6
Temporizare la inchidere, functionare in c.a.
60
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
164 A
Suruburi terminale (contacte auxiliare)
M3,5
AC-3 440 V [P]
138 kW
1000 V
760 A
Deschis 690V
133 A
Sistemul electromagnetic
-
AC-3 380 V 400 V [P]
110 kW
Latime sistem de bare
32 mm
Date de baza SCCR
10 kA
Cuplu de strangere (contacte principale)
24 Nm
Performante in regim de motor AC-4
-
Unitate de ambalare
1 m.
Contacte de forta
3 ND
AC-3 220 V 230 V [P]
70 kW
SCCR (fuzibil) la defect sever 480 V
100 kA
Nota de consum de putere
Transformator de comanda cu uk ≦ 10%
Sectiune racord pentru contactele principale
- mm²
Multifilar cu papuc
70 - 185 mm²
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
225 A
Putere de cuplare (VA)
210
HxBxT mm
190x140x158
(0.2 … 0.6 x Uc min) > 12 ms
Decuplarea contactorului
AC-3 415 V [P]
132 kW
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
164 A
FLA 480V 60Hz trifazat
336 A
Durata de viata a componentei
0,1 x 10^6
Functionare condensator
-
Curent termic conventional 3 poli 50-60Hz
-
Temporizare la deschidere, functionare in c.a.
40
Tensiunea nominala operationala
1000 V
Masiv (contacte auxiliare)
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Contacte auxiliare-contacte NI
8 gr.
Curent nominal operational AC-4
-
Putere de cuplare (W)
180
Compensare individuala, curent de funct. trifazat cap.
-
Marime
4
Fuzibil max. protectie la scurtcircuit
-
AC-4 1000 V [P]
77 kW
DC-1
-
Putere disipata
-
Trifazat 460 V 480 V
150 HP
Flexibil cu papuc
50 - 185 mm²
Montaj deschis DC-1
-
Sectiune racord (contacte auxiliare)
- mm²
(1.15 … 1.3 x Uc max)
Contactorul ramane cuplat
Separare sigura conform EN 61140
-
Intre contacte
500 VAC
Masa
- kg.
Curent nominal operational in regim AC-1
-
SCCR (intreruptor automat) la defect sever 600 V
50 kA
Montaj deschis la 50°C [Ith=Ie]
345 A
Curent de scurtcircuit
-
Bare flexibile (nr. de lamele x latime x grosime)
Fixare cu papuc plat sau cleme/ A se vedea capacitatea bornelor mm
Masiv sau multifilar (contacte principale)
2/0 - 250 MCM AWG
Performante in regim de motor AC-3
-
Comportament in conditii tranzitorii si marginale
-
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Trifazat 575 V 600 V
200 HP
Capacitatea de rupere
-
LRA 480V 60Hz trifazat
2016 A
disipare
47,10 W
LRA 600V 60Hz trifazat
1680 A
(0.7 x Uc min … 1.15 x Uc max)
Contactorul cupleaza cu certitudine
Trifazat 200 V 208 V
60 HP
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei la bornele terminale
Curent nominal
225 A
Sarcina pilot functionare in c.c.
P300
Tinere la impuls de tensiune [Uimp]
8000 V
Coordonare de tip "2" 1000 V [gG/gL 1000 V]
160 A
Fabricant
Schrack
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
160 A
220 V 230 V
2250 A
Faza de cuplare
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
225 A
AC-4 220 V 230 V [P]
51 kW
Caderea tensiunii
-
Categorie produs
Power contactor
Putere motor maxima-Utilizare generala
250 A
380 V 400 V
2250 A
Tensiune prea ridicata
-
Contacte de forta-contacte ND
10 gr.
Temperatura ambianta pentru montaj deschis
-40 / +60 °C
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]
55 A
Curent termic conventional 1 pol montaj deschis [Ith]
707 A
Intreruptor automat max. la defect sever 600 V
350 A
| Lungime | 158 mm |
| Latime | 140 mm |
| Inaltime | 190 mm |
| Greutate | 3.54 kg |
