Specificatii Tehnice
Monofazat 115V 120V
3 HP
Standard screwdriver [main cable]
0,8 x 5,5;1 x 11 mm
Temperatura ambianta pentru montaj inchis
-25 / +40 °C
Consum de putere
-
Accesorii optionale
LTZ3D104--; LTZ3D113--; LTZ3D122--; LTZ3D131--; LTZ3D140--; LTZ3D402--; LTZ3D411--; LTZ3D420--; LTZ3D711--; LTZ3D811--;
SCCR (CB) la defect sever
65 kA
Lungime de dezizolat (contacte auxiliare)
10 mm
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
74 A
Control elevator 240V 60Hz trifazat (CP)
15
Lampi cu descarcare (Balast) 600V 60Hz trifazat
79 A
Unelte (contacte auxiliare)
-
Factorul de serviciu
100 % ED
AC-3 240V [P]
17 kW
AC-3
-
Lungime de dezizolat (contacte principale)
10 mm
Trifazat 575 V 600 V
50 HP
Curent nominal operational DC-1
-
380 V 400 V
500 A
Temperatura ambianta de depozitare
-40 / +80 °C
Cuplu de strangere (contacte principale)
3,30 Nm
Contacte auxiliare-contacte NI
5 gr.
Monofazat 230V 240V
10 HP
Intreruptor automat max. la defect sever 480 V
100 A
Unelte (contacte principale)
-
Intre contacte
440 VAC
Suruburi terminale (contacte auxiliare)
M3,5
Montaj inchis [Ith]
64 A
Montaj deschis la 40°C [Ith=Ie]
80 A
Trifazat 230 V 240 V
20 HP
AC-1
-
Curent termic conventional 1 pol montaj inchis [Ith]
186 A
AC-3 380 V 400 V [P]
22 kW
Sistemul electromagnetic
-
Capacitate de rupere nominala
- kA
Date de baza SCCR
10 kA
Control elevator 480V 60Hz trifazat (CP)
30
Rezistente de incalzire 480V 60Hz trifazat
79 A
Tensiune nominala de izolatie (Ui)
690 V
Control elevator 600V 60Hz trifazat (CP)
40
60 Hz [inchidere] (W)
95
a bobinei in stare rece si 1.0 x Us
-
660 V 690 V
296 A
Rezistente de incalzire 277V 60Hz monofazat
79 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
50 A
Unitate de ambalare
1 m.
Putere motor maxima-monofazat
-

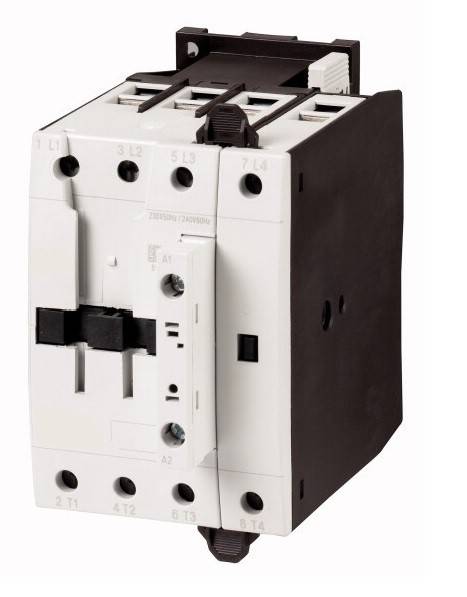

Descriere de baza
Contactor
Lampi cu descarcare (Balast) 480V 60Hz trifazat
79 A
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
74 A
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
Lampi cu descarcare (Balast) 277V 60Hz monofazat
79 A
220 V [Ie]
80 A
Rezistenta la scurtcircuit
-
PREG
2450
Frecventa comutarilor, functionare in c.a.
5000 Comutari/h
Flexibil cu pin (contactele principale)
1 x (2,5 - 35) / 2 x (2,5 - 25) mm²
Categorie produs
4-pole contactor
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78
Standard
IEC EN 60947
Sectiune racord pentru contactele principale
- mm²
Toleranta tensiunii, functionare in c.a. [mentinere]
0,4 - 0,6 x Uc
COD COMANDA
LTR28043
60 V [Ie]
80 A
Control elevator 600V 60Hz trifazat (A)
41
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
Masa neta
1,04 kg/m
Montaj deschis la 50°C [Ith=Ie]
76 A
SCCR (fuzibil) la defect sever 600 V
30/100 kA
Date de baza fuzibil max.
250 A
Categoria de supratensiune/Grad de poluare
III/3
Control elevator 200V 60Hz trifazat (CP)
10
Coordonare de tip "1" 690 V [gG/gL 690 V]
80 A
Fuzibil maxim la defect sever 600 V
250/150 Class J A
Multifilar (contacte principale)
1 x (16 - 50) / 2 x (16 - 35) mm²
AC-3 415 V [P]
30 kW
60 Hz [mentinere] (VA)
150
Date nominale pentru tipuri aprobate
-
Temporizare la inchidere, functionare in c.a.
12 - 18
Curent termic conventional 3 poli 50-60Hz
-
Intreruptor automat max. la defect sever 600 V
250 A
110 V [Ie]
80 A
AC-3 440 V [P]
32 kW
Lampi cu descarcare (Balast) 347V 60Hz monofazat
79 A
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Durata de viata mecanica, in c.a.
10000000 Comutari
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
74 A
Fuzibil max. protectie la scurtcircuit
-
Putere motor maxima-Utilizare generala
80 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
50 A
Intre bobina si contacte
440 VAC
Trifazat 200 V 208 V
15 HP
DC-1
-
Coordonare de tip "2" 400 V [gG/gL 500 V]
80 A
Norme si Standarde
IEC 60947, EN 60947
disipare
29,90 W
Date de baza max. CB
250 A
Putere disipata
-
Curent nominal
80 A
Tensiunea nominala operationala
690 V
Trifazat 460 V 480 V
40 HP
60 Hz [mentinere] (W)
4,1
Montaj deschis DC-1
-
Curent nominal operational in regim AC-3
-
AC-3 500 V [P]
36 kW
Sectiune racord (contacte auxiliare)
- mm²
Contacte de forta
-
grad de protectie
IP00
Separare sigura conform EN 61140
-
Putere motor maxima-3 faze
-
Curent termic conventional 1 pol montaj deschis [Ith]
207 A
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
50 Hz [inchidere] (VA)
150
Curent nominal AC-3/400V
22 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
50 A
PU
14
Tensiune bobina
230V
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 4) mm²
Masiv sau multifilar (contacte principale)
12 - 2 AWG
Curent nominal operational in regim AC-1
-
Impedanta pe pol
1,9 mΩ
Suruburi terminale (contacte principale)
M6
3 poli, la Ith [60°]
25,8 W
Marime
2
Curent de scurtcircuit
-
Montaj deschis la 55°C [Ith=Ie]
73 A
Surubelnita Philips/Pozidriv (contacte principale)
PZ 2
Rezistente de incalzire 347V 60Hz monofazat
79 A
Performante in regim de motor AC-3
-
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
700 A
Coordonare de tip "1" 400 V [gG/gL 500 V]
160 A
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
AC-3 220 V 230 V [P]
15,50 kW
Rezistente de incalzire 600V 60Hz trifazat
79 A
Capacitatea de rupere
-
Toleranta tensiunii, functionare in c.a. [inchidere]
0,8 - 1,1 x Uc
50 Hz [mentinere] (W)
4,1
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
74 A
AC-3 660 V 690 V [P]
30 kW
Control elevator 240V 60Hz trifazat (A)
42
Tinere la impuls de tensiune [Uimp]
8000 V
Bare flexibile (nr. de lamele x latime x grosime)
2 x (6 x 9 x 0.8) mm
500 V
500 A
Fabricant
Schrack
Fuzibil max. la defect sever 480 V
250/150 Class J A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
50 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
32 A
220 V 230 V
500 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
50 A
Control elevator 480V 60Hz trifazat (A)
40
Putere pentru aplicatii speciale
-
Control elevator 200V 60Hz trifazat (A)
32,20
Contacte de forta-contacte ND
10 gr.
Timp de comutatie la 100% Us (Valoare recomandata)
-
Contacte auxiliare-contacte ND
7 gr.
SCCR (fuzibil) la defect sever 480 V
30/100 kA
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Coordonare de tip "2" 690 V [gG/gL690 V]
63 A
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Masiv (cablu principal)
1 x (2,5 - 16) / 2 x (2,5 - 16) mm²
Cuplu de strangere (contacte auxiliare)
1,20 Nm
60 Hz [mentinere] (VA)
16
SCCR (intreruptor automat) la defect sever 600 V
30 kA
Montaj deschis la 60°C [Ith=Ie]
69 A
Temporizare la deschidere, functionare in c.a.
8 - 13
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
50 A
| Lungime | 74 mm |
| Latime | 115 mm |
| Greutate | 1.04 kg |
