Specificatii Tehnice
Control elevator 600V 60Hz trifazat (CP)
60
Intreruptor automat max. la defect sever 600 V
350 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
500 V
800 A
Temperatura ambianta pentru montaj inchis
-25 / +40 °C
Consum de putere
-
Frecventa comutarilor, functionare in c.a.
3600 Comutari/h
SCCR (CB) la defect sever
65 kA
Control elevator 240V 60Hz trifazat (A)
68
Lungime de dezizolat (contacte auxiliare)
10 mm
Montaj deschis la 60°C [Ith=Ie]
108 A
Unelte (contacte auxiliare)
-
Factorul de serviciu
100 % ED
AC-3
-
Trifazat 575 V 600 V
75 HP
Curent nominal operational DC-1
-
Date de baza max. CB
600 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
80 A
Suruburi terminale (contacte principale)
M10
Trifazat 200 V 208 V
25 HP
Temperatura ambianta de depozitare
-40 / +80 °C
Contacte auxiliare-contacte NI
5 gr.
Marime
3
Intreruptor automat max. la defect sever 480 V
250 A
Cuplu de strangere (contacte principale)
14 Nm
Unelte (contacte principale)
-
Intre contacte
440 VAC
110 V [Ie]
125 A
AC-3 380 V 400 V [P]
37 kW
Suruburi terminale (contacte auxiliare)
M3,5
Coordonare de tip "1" 690 V [gG/gL 690 V]
200 A
AC-1
-
60 Hz [mentinere] (W)
2,3
Sistemul electromagnetic
-
Capacitate de rupere nominala
- kA
Date de baza SCCR
10 kA
Control elevator 200V 60Hz trifazat (A)
62,10
Lampi cu descarcare (Balast) 600V 60Hz trifazat
100 A
Tensiune nominala de izolatie (Ui)
690 V
Lungime de dezizolat (contacte principale)
15 mm
220 V 230 V
800 A
a bobinei in stare rece si 1.0 x Us
-
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat
540 A
Unitate de ambalare
1 m.
Masa neta
2,73 kg/m
Montaj deschis la 40°C [Ith=Ie]
125 A
Putere motor maxima-monofazat
-
Descriere de baza

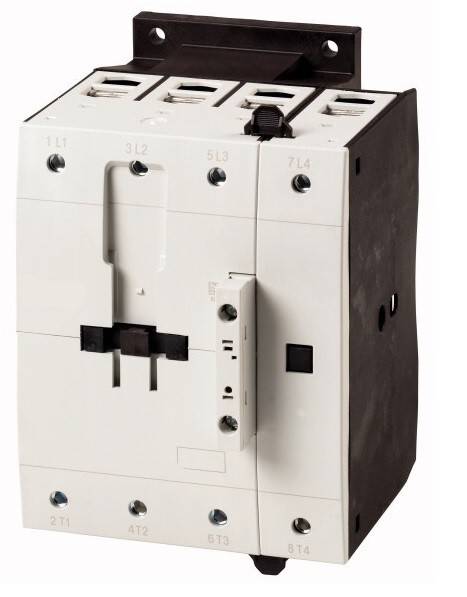

Contactor
AC-3 415 V [P]
48 kW
Control elevator 480V 60Hz trifazat (CP)
50
Control elevator 200V 60Hz trifazat (CP)
20
Control elevator 480V 60Hz trifazat (A)
65
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
Rezistenta la scurtcircuit
-
Monofazat 230V 240V
15 HP
Masiv sau multifilar (contacte principale)
8 - 3/0 AWG
PREG
2450
Categorie produs
4-pole contactor
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
80 A
Standard
IEC EN 60947
Coordonare de tip "1" 400 V [gG/gL 500 V]
250 A
Sectiune racord pentru contactele principale
- mm²
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
SCCR (fuzibil) la defect sever 600 V
30/100 kA
Impedanta pe pol
0,6 mΩ
Categoria de supratensiune/Grad de poluare
III/3
Lampi cu descarcare (Balast) 480V 60Hz trifazat
100 A
50 Hz [mentinere] (W)
2,3
AC-3 220 V 230 V [P]
25 kW
Rezistente de incalzire 277V 60Hz monofazat
110 A
60 V [Ie]
125 A
AC-3 500 V [P]
58 kW
Montaj deschis la 50°C [Ith=Ie]
116 A
Date nominale pentru tipuri aprobate
-
Multifilar (contacte principale)
1 x (16 - 120) / 2 x (16 - 95) mm²
Toleranta tensiunii, functionare in c.a. [mentinere]
0,25 - 0,6 x Uc
Curent termic conventional 3 poli 50-60Hz
-
Control elevator 600V 60Hz trifazat (A)
62
Fuzibil maxim la defect sever 600 V
300/300 Class J A
Monofazat 115V 120V
7,50 HP
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat
420 A
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Accesorii optionale
LTZ3D104--; LTZ3D113--; LTZ3D122--; LTZ3D131--; LTZ3D140--; LTZ3D402--; LTZ3D411--; LTZ3D420--; LTZ3D711--; LTZ3D811--; LTZ3W001--;
Durata de viata mecanica, in c.a.
10000000 Comutari
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
1120 A
disipare
24,50 W
Fuzibil max. protectie la scurtcircuit
-
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
100 A
Intre bobina si contacte
440 VAC
DC-1
-
Norme si Standarde
IEC 60947, EN 60947
Putere disipata
-
Curent nominal
125 A
Fuzibil max. la defect sever 480 V
300/300 Class J A
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
100 A
Tensiunea nominala operationala
690 V
Flexibil cu pin (contactele principale)
1 x (10 - 95) / 2 x (10 - 70) mm²
Montaj deschis DC-1
-
Curent nominal operational in regim AC-3
-
Sectiune racord (contacte auxiliare)
- mm²
60 Hz [mentinere] (VA)
180
Contacte de forta
-
grad de protectie
IP00
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
80 A
Coordonare de tip "2" 690 V [gG/gL690 V]
160 A
Separare sigura conform EN 61140
-
Putere motor maxima-3 faze
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
660 V 690 V
650 A
Lampi cu descarcare (Balast) 347V 60Hz monofazat
100 A
Curent termic conventional 1 pol montaj inchis [Ith]
292 A
Tensiune bobina
230V
Temporizare la inchidere, functionare in c.a.
28 - 33
220 V [Ie]
125 A
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 4) mm²
Curent nominal operational in regim AC-1
-
Putere motor maxima-Utilizare generala
125 A
50 Hz [inchidere] (VA)
180
Curent de scurtcircuit
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
80 A
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
100 A
Performante in regim de motor AC-3
-
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Rezistente de incalzire 600V 60Hz trifazat
110 A
Capacitatea de rupere
-
AC-3 440 V [P]
51 kW
AC-3 240V [P]
27,50 kW
60 Hz [mentinere] (VA)
3,1
Toleranta tensiunii, functionare in c.a. [inchidere]
0,8 - 1,15 x Uc
Montaj inchis [Ith]
100 A
Inbus hexagonal [contacte principale]
5 mm
Trifazat 460 V 480 V
60 HP
Control elevator 240V 60Hz trifazat (CP)
25
Rezistente de incalzire 480V 60Hz trifazat
110 A
Tinere la impuls de tensiune [Uimp]
8000 V
Curent nominal AC-3/400V
37 A
Fabricant
Schrack
Trifazat 230 V 240 V
30 HP
COD COMANDA
LTR31143
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat
90 A
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
100 A
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat
70 A
Date de baza fuzibil max.
600 A
380 V 400 V
800 A
Lampi cu descarcare (Balast) 277V 60Hz monofazat
100 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
80 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
80 A
Putere pentru aplicatii speciale
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
65 A
Contacte de forta-contacte ND
10 gr.
Bare flexibile (nr. de lamele x latime x grosime)
2 x (6 x 16 x 0.8) mm
Timp de comutatie la 100% Us (Valoare recomandata)
-
Contacte auxiliare-contacte ND
7 gr.
60 Hz [inchidere] (W)
150
Rezistente de incalzire 347V 60Hz monofazat
110 A
SCCR (fuzibil) la defect sever 480 V
30/100 kA
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Temporizare la deschidere, functionare in c.a.
35 - 41
Coordonare de tip "2" 400 V [gG/gL 500 V]
160 A
AC-3 660 V 690 V [P]
63 kW
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Curent termic conventional 1 pol montaj deschis [Ith]
325 A
Cuplu de strangere (contacte auxiliare)
1,20 Nm
PU
5
SCCR (intreruptor automat) la defect sever 600 V
30 kA
3 poli, la Ith [60°]
22,2 W
Montaj deschis la 55°C [Ith=Ie]
110 A
| Lungime | 122 mm |
| Latime | 170 mm |
| Greutate | 2.73 kg |
