Specificatii Tehnice
Putere motor maxima-Utilizare generala
550 A
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
Utilizare generala c.a. (A)
15
Mentinere
-
Unelte (contacte auxiliare)
-
AC-3
-
500 V
5000 A
Suruburi terminale (contacte principale)
M10
Temperatura ambianta de depozitare
-40 / +80 °C
AC-3 500 V [P]
355 kW
(0.6 … 0.7 x Uc min)
Contactorul ramane cuplat
Unelte (contacte principale)
-
AC-4
-
AC-1
-
Utilizare generala c.c. (A)
1
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
500 A
Capacitate de rupere nominala
- kA
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
5500 A
Contacte auxiliare
2ND+2NI
Temporizare la inchidere, functionare in c.a.
55
a bobinei in stare rece si 1.0 x Us
-
Masa neta
8,58 kg/m
Performante tinta (100,000 cicluri conform cu UL1995)
-
Descriere de baza

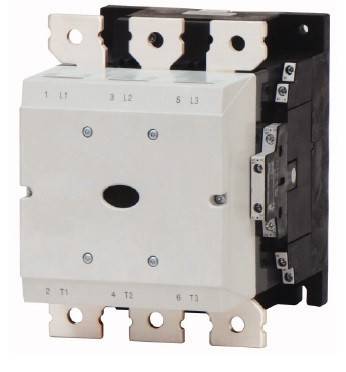

Contactor
AC-4 240 V [P]
122 kW
Rezistenta la scurtcircuit
-
PREG
2450
Varf maxim de curent la cuplare
30 x Ie
660 V 690 V
5000 A
CEM interferente emise
Acest produs este proiectat pentru functionarea in mediu industrial (mediu A). Utilizarea in mediu rezidential (mediu B) poate cauza interferente radio pe multiple frecvente, fiind necesare masuri suplimentare de atenuare.
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
SCCR (fuzibil) la defect sever 600 V
30/100 kA
Categoria de supratensiune/Grad de poluare
III/3
380 V 400 V
5000 A
Latime sistem de bare
30 mm
Toleranta tensiunii, functionare in c.a. [inchidere]
0,85 x Us min - 1,1 x Us max x Uc
Date nominale pentru tipuri aprobate
-
Trifazat 460 V 480 V
400 HP
(0.2 … 0.6 x Uc min) ≦ 12 ms
Timpul este legat deliberat
Contacte auxiliare
-
Curent termic conventional 1 pol montaj inchis [Ith]
1500 A
Flexibil cu papuc
50 - 240 mm²
AC-3 415 V [P]
290 kW
AC-3 380 V 400 V [P]
250 kW
Contacte auxiliare-contacte ND
10 gr.
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
(0 … 0.2 x Uc min) > 10 ms
Decuplarea contactorului
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
360 A
Coordonare de tip "2" 1000 V [gG/gL 1000 V]
200 A
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Toleranta tensiunii, functionare in c.a. [mentinere]
0,2 x Us min - 0,4 x Us max x Uc
Frecventa de functionare maxima
200 S/h
FLA 480V 60Hz trifazat
635 A
Temperatura ambianta pentru montaj inchis
-40 / +40 °C
Curent nominal operational in regim AC-3
-
Contacte de forta
-
grad de protectie
IP00
Putere motor maxima-3 faze
-
SCCR (CB) la defect sever
100 kA
AC-4 1000 V [P]
132 kW
Multifilar cu papuc
70 - 240 mm²
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
360 A
Tensiune bobina
230V
Intreruptor automat max. la defect sever 480 V
600 A
AC-4 220 V 230 V [P]
112 kW
Intre bobina si contacte
500 VAC
Intreruperi de tensiune
-
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]
95 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
500 A
Accesorii optionale
LTZ60001--;LTZ4W001--;LTZ5D711--;LTZ5D811--;
LRA 480V 60Hz trifazat
3900 A
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
360 A
Rezistenta admisibila a contactului actuatorului A11
500 mΩ
Montaj inchis [Ith]
600 A
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
325 A
Coordonare de tip "2" 400 V [gG/gL 500 V]
500 A
LxIxA mm
160x219x216
AC-3 240V [P]
170 kW
Putere de mentinere (W)
4
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
360 A
Fuzibil max. la defect sever 480 V
800/600 Class J A
Durata de viata mecanica, in c.a.
7000000 Comutari
Utilizare generala c.a. (V)
600
(0 … 0.2 x Uc min) ≦ 10 ms
Timpul este legat deliberat
Deschis 690V
177 A
Timp de comutatie la 100% Us (Valoare recomandata)
-
Curent nominal AC-3/400V
500 A
Tensiune nominala de izolatie (Ui)
1000 V
SCCR (fuzibil) la defect sever 480 V
30/100 kA
Frecventa comutarilor, functionare in c.a.
2000 Comutari/h
Curent nominal
500 A
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Marime
6
(0 … 0.7 x Uc min)
Contactorul nu cupleaza
Intreruptor automat max. la defect sever 600 V
600 A
1000 V
950 A
SCCR (intreruptor automat) la defect sever 600 V
30 kA
Coordonare de tip "1" 400 V [gG/gL 500 V]
630 A
Trifazat 230 V 240 V
200 HP
LRA 600V 60Hz trifazat
3120 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Trifazat 200 V 208 V
150 HP
Utilizare generala c.c. (V)
250
Coordonare de tip "2" 690 V [gG/gL690 V]
500 A
Montaj deschis la 60°C [Ith=Ie]
650 A
Factorul de serviciu
100 % ED
Contacte auxiliare inglobate
2ND+2NI
Curent nominal operational DC-1
-
Date de baza max. CB
600 A
Coordonare de tip "1" 1000 V [gG/gL 1000 V]
250 A
AC-3 440 V [P]
315 kW
Putere de cuplare (W)
645
AC-4 440 V [P]
229 kW
Suruburi terminale (contacte auxiliare)
M3,5
Coordonare de tip "1" 690 V [gG/gL 690 V]
630 A
Sistemul electromagnetic
-
Montaj deschis la 40°C [Ith=Ie]
800 A
La Ie conform AC-3/400V
58 W
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
500 A
Cuplu de strangere (contacte principale)
24 Nm
Performante in regim de motor AC-4
-
AC-4 415 V [P]
216 kW
Unitate de ambalare
1 m.
Masiv sau multifilar (contacte principale)
2/0 - 500 MCM AWG
Contacte de forta
3 ND
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
500 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
360 A
AC-3 660 V 690 V [P]
300 kW
HxBxT mm
219x160x216
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
260 A
Nota de consum de putere
Transformator de comanda cu uk ≦ 10%
Sectiune racord pentru contactele principale
- mm²
(0.2 … 0.6 x Uc min) > 12 ms
Decuplarea contactorului
Curent termic conventional 1 pol montaj deschis [Ith]
1625 A
Putere de mentinere (VA)
6,8
PU
54
3 poli, la Ith [60°]
113 W
Durata de viata a componentei
0,1 x 10^6
Functionare condensator
-
Curent termic conventional 3 poli 50-60Hz
-
Montaj deschis la 50°C [Ith=Ie]
715 A
Tensiunea nominala operationala
1000 V
AC-4 500 V [P]
250 kW
Masiv (contacte auxiliare)
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Contacte auxiliare-contacte NI
8 gr.
Putere de cuplare (VA)
715
Curent nominal operational AC-4
-
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]
95 A
Compensare individuala, curent de funct. trifazat cap.
-
Trifazat 575 V 600 V
500 HP
Toleranta tensiunii Us
220 - 240 V 50/60 Hz
Fuzibil max. protectie la scurtcircuit
-
DC-1
-
Date de baza SCCR
30 kA
Putere disipata
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
500 A
Montaj deschis DC-1
-
Date de baza fuzibil max.
800 A
disipare
117,00 W
Sectiune racord (contacte auxiliare)
- mm²
(1.15 … 1.3 x Uc max)
Contactorul ramane cuplat
AC-3 1000 V [P]
132 kW
COD COMANDA
LTD65153
Separare sigura conform EN 61140
-
Intre contacte
500 VAC
Masa
- kg.
AC-4 660 V 690 V [P]
240 kW
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
500 A
Fuzibil maxim la defect sever 600 V
800/600 Class J A
Curent nominal operational in regim AC-1
-
Curent de scurtcircuit
-
Bare flexibile (nr. de lamele x latime x grosime)
Fixare cu papuc plat sau cleme/ A se vedea capacitatea bornelor mm
Performante in regim de motor AC-3
-
Comportament in conditii tranzitorii si marginale
-
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Capacitatea de rupere
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
360 A
Montaj deschis la 55°C [Ith=Ie]
682 A
(0.7 x Uc min … 1.15 x Uc max)
Contactorul cupleaza cu certitudine
AC-3 220 V 230 V [P]
155 kW
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei la bornele terminale
Sarcina pilot functionare in c.c.
P300
Tinere la impuls de tensiune [Uimp]
8000 V
Functionare in c.a.
8,58
Fabricant
Schrack
Faza de cuplare
-
Caderea tensiunii
-
Categorie produs
Power contactor
Tensiune prea ridicata
-
Contacte de forta-contacte ND
10 gr.
Temporizare la deschidere, functionare in c.a.
50
Temperatura ambianta pentru montaj deschis
-40 / +60 °C
AC-4 380 V 400 V [P]
200 kW
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
220 V 230 V
5000 A
Deschis la 525 V
307 A
FLA 600V 60Hz trifazat
520 A
| Lungime | 216 mm |
| Latime | 160 mm |
| Inaltime | 219 mm |
| Greutate | 8.58 kg |
