Specificatii Tehnice
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
400 A
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
Utilizare generala c.a. (A)
15
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
296 A
Mentinere
-
Unelte (contacte auxiliare)
-
AC-3
-
500 V
5000 A
Suruburi terminale (contacte principale)
M10
Temperatura ambianta de depozitare
-40 / +80 °C
(0.6 … 0.7 x Uc min)
Contactorul ramane cuplat
AC-4 220 V 230 V [P]
92 kW
Unelte (contacte principale)
-
AC-4
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
400 A
AC-1
-
Utilizare generala c.c. (A)
1
Capacitate de rupere nominala
- kA
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
5500 A
Contacte auxiliare
2ND+2NI
Trifazat 230 V 240 V
150 HP
Montaj deschis la 60°C [Ith=Ie]
500 A
Temporizare la inchidere, functionare in c.a.
55
a bobinei in stare rece si 1.0 x Us
-
COD COMANDA
LTD64153
AC-4 440 V [P]
186 kW
Performante tinta (100,000 cicluri conform cu UL1995)
-

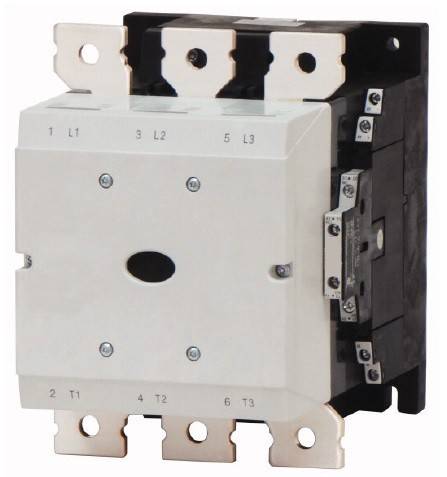

Descriere de baza
Contactor
Putere motor maxima-Utilizare generala
450 A
AC-4 500 V [P]
210 kW
Trifazat 575 V 600 V
400 HP
Rezistenta la scurtcircuit
-
PREG
2450
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
296 A
Varf maxim de curent la cuplare
30 x Ie
660 V 690 V
5000 A
CEM interferente emise
Acest produs este proiectat pentru functionarea in mediu industrial (mediu A). Utilizarea in mediu rezidential (mediu B) poate cauza interferente radio pe multiple frecvente, fiind necesare masuri suplimentare de atenuare.
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
SCCR (fuzibil) la defect sever 600 V
30/100 kA
Categoria de supratensiune/Grad de poluare
III/3
380 V 400 V
5000 A
Toleranta tensiunii, functionare in c.a. [inchidere]
0,85 x Us min - 1,1 x Us max x Uc
Date nominale pentru tipuri aprobate
-
(0.2 … 0.6 x Uc min) ≦ 12 ms
Timpul este legat deliberat
Contacte auxiliare
-
Flexibil cu papuc
50 - 240 mm²
FLA 600V 60Hz trifazat
420 A
Trifazat 200 V 208 V
125 HP
Contacte auxiliare-contacte ND
10 gr.
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
400 A
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
(0 … 0.2 x Uc min) > 10 ms
Decuplarea contactorului
Masa neta
8,42 kg/m
Coordonare de tip "2" 1000 V [gG/gL 1000 V]
200 A
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Toleranta tensiunii, functionare in c.a. [mentinere]
0,2 x Us min - 0,4 x Us max x Uc
Frecventa de functionare maxima
200 S/h
Temperatura ambianta pentru montaj inchis
-40 / +40 °C
Curent nominal operational in regim AC-3
-
FLA 480V 60Hz trifazat
550 A
Contacte de forta
-
grad de protectie
IP00
Putere motor maxima-3 faze
-
SCCR (CB) la defect sever
100 kA
AC-4 1000 V [P]
132 kW
Curent nominal
400 A
Multifilar cu papuc
70 - 240 mm²
Tensiune bobina
230V
Trifazat 460 V 480 V
300 HP
Intreruptor automat max. la defect sever 480 V
600 A
Intre bobina si contacte
500 VAC
Intreruperi de tensiune
-
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]
95 A
Accesorii optionale
LTZ60001--;LTZ4W001--;LTZ5D711--;LTZ5D811--;
Rezistenta admisibila a contactului actuatorului A11
500 mΩ
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
296 A
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
AC-3 500 V [P]
280 kW
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
325 A
Coordonare de tip "2" 400 V [gG/gL 500 V]
500 A
AC-4 240 V [P]
100 kW
LxIxA mm
160x219x216
Putere de mentinere (W)
4
Fuzibil max. la defect sever 480 V
800/600 Class J A
Functionare in c.a.
8,42
Curent termic conventional 1 pol montaj deschis [Ith]
1250 A
Durata de viata mecanica, in c.a.
7000000 Comutari
Utilizare generala c.a. (V)
600
(0 … 0.2 x Uc min) ≦ 10 ms
Timpul este legat deliberat
Deschis 690V
177 A
Timp de comutatie la 100% Us (Valoare recomandata)
-
Tensiune nominala de izolatie (Ui)
1000 V
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
400 A
SCCR (fuzibil) la defect sever 480 V
30/100 kA
Frecventa comutarilor, functionare in c.a.
2000 Comutari/h
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Marime
6
(0 … 0.7 x Uc min)
Contactorul nu cupleaza
Intreruptor automat max. la defect sever 600 V
600 A
1000 V
950 A
SCCR (intreruptor automat) la defect sever 600 V
30 kA
Coordonare de tip "1" 400 V [gG/gL 500 V]
630 A
Montaj inchis [Ith]
450 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
400 A
LRA 600V 60Hz trifazat
3120 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Utilizare generala c.c. (V)
250
Coordonare de tip "2" 690 V [gG/gL690 V]
500 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
400 A
disipare
62,00 W
Factorul de serviciu
100 % ED
Contacte auxiliare inglobate
2ND+2NI
Curent nominal operational DC-1
-
Date de baza max. CB
600 A
AC-4 380 V 400 V [P]
160 kW
Coordonare de tip "1" 1000 V [gG/gL 1000 V]
250 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
296 A
Putere de cuplare (W)
645
Suruburi terminale (contacte auxiliare)
M3,5
Montaj deschis la 40°C [Ith=Ie]
612 A
Coordonare de tip "1" 690 V [gG/gL 690 V]
630 A
Sistemul electromagnetic
-
Cuplu de strangere (contacte principale)
24 Nm
Performante in regim de motor AC-4
-
Unitate de ambalare
1 m.
Masiv sau multifilar (contacte principale)
2/0 - 500 MCM AWG
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
296 A
Contacte de forta
3 ND
AC-3 220 V 230 V [P]
125 kW
AC-3 240V [P]
132 kW
Montaj deschis la 50°C [Ith=Ie]
548 A
AC-3 415 V [P]
232 kW
AC-3 660 V 690 V [P]
300 kW
HxBxT mm
219x160x216
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
260 A
Nota de consum de putere
Transformator de comanda cu uk ≦ 10%
Sectiune racord pentru contactele principale
- mm²
AC-4 415 V [P]
176 kW
(0.2 … 0.6 x Uc min) > 12 ms
Decuplarea contactorului
Putere de mentinere (VA)
6,8
PU
54
Durata de viata a componentei
0,1 x 10^6
Functionare condensator
-
Curent termic conventional 3 poli 50-60Hz
-
Tensiunea nominala operationala
1000 V
Masiv (contacte auxiliare)
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Contacte auxiliare-contacte NI
8 gr.
Putere de cuplare (VA)
715
Curent nominal operational AC-4
-
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]
95 A
AC-3 380 V 400 V [P]
200 kW
Compensare individuala, curent de funct. trifazat cap.
-
Toleranta tensiunii Us
220 - 240 V 50/60 Hz
Fuzibil max. protectie la scurtcircuit
-
DC-1
-
Date de baza SCCR
30 kA
Curent termic conventional 1 pol montaj inchis [Ith]
1125 A
Putere disipata
-
3 poli, la Ith [60°]
58 W
Montaj deschis DC-1
-
Date de baza fuzibil max.
800 A
AC-3 440 V [P]
250 kW
Sectiune racord (contacte auxiliare)
- mm²
(1.15 … 1.3 x Uc max)
Contactorul ramane cuplat
AC-3 1000 V [P]
132 kW
Separare sigura conform EN 61140
-
Intre contacte
500 VAC
Masa
- kg.
AC-4 660 V 690 V [P]
240 kW
Fuzibil maxim la defect sever 600 V
800/600 Class J A
Curent nominal operational in regim AC-1
-
Curent de scurtcircuit
-
Bare flexibile (nr. de lamele x latime x grosime)
Fixare cu papuc plat sau cleme/ A se vedea capacitatea bornelor mm
Performante in regim de motor AC-3
-
Comportament in conditii tranzitorii si marginale
-
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Capacitatea de rupere
-
(0.7 x Uc min … 1.15 x Uc max)
Contactorul cupleaza cu certitudine
LRA 480V 60Hz trifazat
3300 A
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei la bornele terminale
Curent nominal AC-3/400V
400 A
Sarcina pilot functionare in c.c.
P300
Tinere la impuls de tensiune [Uimp]
8000 V
Fabricant
Schrack
Montaj deschis la 55°C [Ith=Ie]
522 A
Faza de cuplare
-
Latime sistem de bare
25 mm
Caderea tensiunii
-
Categorie produs
Power contactor
Tensiune prea ridicata
-
Contacte de forta-contacte ND
10 gr.
Temporizare la deschidere, functionare in c.a.
50
Temperatura ambianta pentru montaj deschis
-40 / +60 °C
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
296 A
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
La Ie conform AC-3/400V
37 W
Cuplu de strangere (contacte auxiliare)
1,20 Nm
220 V 230 V
5000 A
Deschis la 525 V
307 A
| Lungime | 216 mm |
| Latime | 160 mm |
| Inaltime | 219 mm |
| Greutate | 8.42 kg |
