Specificatii Tehnice
LxIxA mm
140x189x208
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
Utilizare generala c.a. (A)
15
SCCR (CB) la defect sever
65 kA
Mentinere
-
PU
2
AC-4 240 V [P]
82 kW
Coordonare de tip "1" 1000 V [gG/gL 1000 V]
200 A
Unelte (contacte auxiliare)
-
AC-3
-
Suruburi terminale (contacte principale)
M10
Temperatura ambianta de depozitare
-40 / +80 °C
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
300 A
(0.6 … 0.7 x Uc min)
Contactorul ramane cuplat
SCCR (fuzibil) la defect sever 600 V
18 kA
Unelte (contacte principale)
-
Fuzibil maxim la defect sever 600 V
700 Class J A
AC-4
-
SCCR (intreruptor automat) la defect sever 600 V
18 kA
Masa neta
7,10 kg/m
AC-1
-
Coordonare de tip "1" 690 V [gG/gL 690 V]
400 A
Utilizare generala c.c. (A)
1
Capacitate de rupere nominala
- kA
Contacte auxiliare
2ND+2NI
Temporizare la inchidere, functionare in c.a.
55
a bobinei in stare rece si 1.0 x Us
-
Performante tinta (100,000 cicluri conform cu UL1995)
-

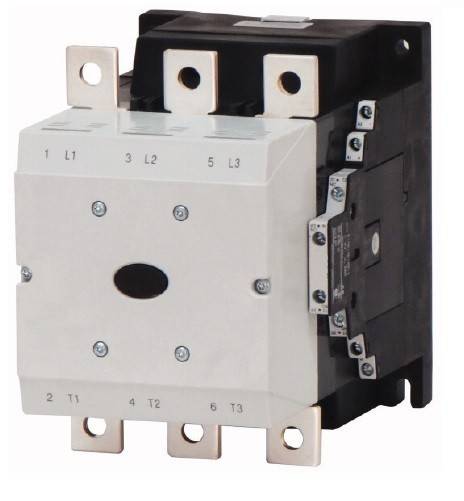

Descriere de baza
Contactor
AC-3 415 V [P]
175 kW
AC-4 440 V [P]
150 kW
Rezistenta la scurtcircuit
-
PREG
2450
Montaj deschis la 60°C [Ith=Ie]
400 A
Varf maxim de curent la cuplare
30 x Ie
CEM interferente emise
Acest produs este proiectat pentru functionarea in mediu industrial (mediu A). Utilizarea in mediu rezidential (mediu B) poate cauza interferente radio pe multiple frecvente, fiind necesare masuri suplimentare de atenuare.
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
3 poli, la Ith [60°]
37 W
AC-3 660 V 690 V [P]
170 kW
Categoria de supratensiune/Grad de poluare
III/3
Toleranta tensiunii, functionare in c.a. [inchidere]
0,85 x Us min - 1,1 x Us max x Uc
Date nominale pentru tipuri aprobate
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
150 A
(0.2 … 0.6 x Uc min) ≦ 12 ms
Timpul este legat deliberat
Contacte auxiliare
-
AC-4 380 V 400 V [P]
132 kW
Flexibil cu papuc
50 - 240 mm²
FLA 480V 60Hz trifazat
360 A
Contacte auxiliare-contacte ND
10 gr.
Durata de viata mecanica, in c.a.
10000000 Comutari
LRA 600V 60Hz trifazat
1800 A
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Montaj inchis [Ith]
315 A
(0 … 0.2 x Uc min) > 10 ms
Decuplarea contactorului
Accesorii optionale
LTZ50001--;LTZ50002--;LTZ4W001--;LTZ5D711--;LTZ5D811--;
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Toleranta tensiunii, functionare in c.a. [mentinere]
0,2 x Us min - 0,4 x Us max x Uc
Frecventa de functionare maxima
200 S/h
Temperatura ambianta pentru montaj inchis
-40 / +40 °C
Curent nominal operational in regim AC-3
-
Trifazat 230 V 240 V
125 HP
Contacte de forta
-
grad de protectie
IP00
Putere motor maxima-3 faze
-
Multifilar cu papuc
70 - 240 mm²
Trifazat 575 V 600 V
300 HP
Tensiune bobina
230V
Intre bobina si contacte
500 VAC
Intreruperi de tensiune
-
Date de baza fuzibil max.
700 A
HxBxT mm
189x140x208
Rezistenta admisibila a contactului actuatorului A11
500 mΩ
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
240 A
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
240 A
Fuzibil max. la defect sever 480 V
700 Class L A
La Ie conform AC-3/400V
21 W
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
AC-4 500 V [P]
170 kW
AC-4 220 V 230 V [P]
75 kW
AC-3 500 V [P]
210 kW
Trifazat 460 V 480 V
250 HP
Marime
5
Utilizare generala c.a. (V)
600
(0 … 0.2 x Uc min) ≦ 10 ms
Timpul este legat deliberat
Deschis 690V
177 A
Timp de comutatie la 100% Us (Valoare recomandata)
-
AC-3 380 V 400 V [P]
160 kW
Tensiune nominala de izolatie (Ui)
1000 V
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
3600 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
185 A
(0 … 0.7 x Uc min)
Contactorul nu cupleaza
Intreruptor automat max. la defect sever 600 V
600 A
1000 V
950 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
300 A
Montaj deschis la 50°C [Ith=Ie]
438 A
LRA 480V 60Hz trifazat
2160 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Coordonare de tip "1" 400 V [gG/gL 500 V]
400 A
Utilizare generala c.c. (V)
250
220 V 230 V
3000 A
660 V 690 V
3000 A
Factorul de serviciu
100 % ED
Frecventa comutarilor, functionare in c.a.
3000 Comutari/h
Contacte auxiliare inglobate
2ND+2NI
Curent nominal operational DC-1
-
Date de baza max. CB
600 A
Intreruptor automat max. la defect sever 480 V
250 A
Suruburi terminale (contacte auxiliare)
M3,5
Putere motor maxima-Utilizare generala
350 A
AC-3 240V [P]
100 kW
Sistemul electromagnetic
-
Curent nominal AC-3/400V
300 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
300 A
FLA 600V 60Hz trifazat
300 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
240 A
Cuplu de strangere (contacte principale)
24 Nm
Performante in regim de motor AC-4
-
Unitate de ambalare
1 m.
Masiv sau multifilar (contacte principale)
2/0 - 500 MCM AWG
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
240 A
Contacte de forta
3 ND
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
300 A
Curent nominal
300 A
Curent termic conventional 1 pol montaj inchis [Ith]
785 A
AC-4 1000 V [P]
108 kW
Nota de consum de putere
Transformator de comanda cu uk ≦ 10%
Sectiune racord pentru contactele principale
- mm²
SCCR (fuzibil) la defect sever 480 V
18 kA
Montaj deschis la 40°C [Ith=Ie]
490 A
(0.2 … 0.6 x Uc min) > 12 ms
Decuplarea contactorului
Functionare in c.a.
7,1
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
240 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
300 A
Durata de viata a componentei
0,1 x 10^6
Functionare condensator
-
Curent termic conventional 3 poli 50-60Hz
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
240 A
Temporizare la deschidere, functionare in c.a.
40
Tensiunea nominala operationala
1000 V
Masiv (contacte auxiliare)
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Contacte auxiliare-contacte NI
8 gr.
Curent nominal operational AC-4
-
disipare
41,80 W
Coordonare de tip "2" 400 V [gG/gL 500 V]
400 A
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]
95 A
Compensare individuala, curent de funct. trifazat cap.
-
Toleranta tensiunii Us
220 - 240 V 50/60 Hz
Fuzibil max. protectie la scurtcircuit
-
Montaj deschis la 55°C [Ith=Ie]
418 A
DC-1
-
Putere disipata
-
Coordonare de tip "2" 690 V [gG/gL690 V]
315 A
Putere de cuplare (VA)
360
Putere de mentinere (W)
4,8
500 V
3000 A
Montaj deschis DC-1
-
Sectiune racord (contacte auxiliare)
- mm²
(1.15 … 1.3 x Uc max)
Contactorul ramane cuplat
AC-3 1000 V [P]
132 kW
Separare sigura conform EN 61140
-
Intre contacte
500 VAC
Masa
- kg.
COD COMANDA
LTD53153
Curent nominal operational in regim AC-1
-
Curent de scurtcircuit
-
Bare flexibile (nr. de lamele x latime x grosime)
Fixare cu papuc plat sau cleme/ A se vedea capacitatea bornelor mm
Performante in regim de motor AC-3
-
Comportament in conditii tranzitorii si marginale
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
300 A
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Date de baza SCCR
18 kA
Capacitatea de rupere
-
AC-3 440 V [P]
185 kW
(0.7 x Uc min … 1.15 x Uc max)
Contactorul cupleaza cu certitudine
Curent termic conventional 1 pol montaj deschis [Ith]
875 A
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei la bornele terminale
Sarcina pilot functionare in c.c.
P300
Tinere la impuls de tensiune [Uimp]
8000 V
Coordonare de tip "2" 1000 V [gG/gL 1000 V]
160 A
Fabricant
Schrack
AC-4 660 V 690 V [P]
137 kW
Faza de cuplare
-
Latime sistem de bare
25 mm
Caderea tensiunii
-
Putere de mentinere (VA)
7,3
Categorie produs
Power contactor
Tensiune prea ridicata
-
Contacte de forta-contacte ND
10 gr.
Temperatura ambianta pentru montaj deschis
-40 / +60 °C
AC-3 220 V 230 V [P]
90 kW
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]
76 A
Putere de cuplare (W)
325
Trifazat 200 V 208 V
100 HP
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
380 V 400 V
3000 A
Deschis la 525 V
307 A
AC-4 415 V [P]
142 kW
| Lungime | 208 mm |
| Latime | 140 mm |
| Inaltime | 189 mm |
| Greutate | 7.1 kg |
