Specificatii Tehnice
LxIxA mm
140x189x208
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
Utilizare generala c.a. (A)
15
SCCR (CB) la defect sever
65 kA
Mentinere
-
PU
2
Coordonare de tip "1" 1000 V [gG/gL 1000 V]
200 A
Unelte (contacte auxiliare)
-
AC-3 380 V 400 V [P]
132 kW
AC-3
-
Montaj deschis la 60°C [Ith=Ie]
350 A
Trifazat 575 V 600 V
250 HP
Suruburi terminale (contacte principale)
M10
Temperatura ambianta de depozitare
-40 / +80 °C
Deschis la 525 V
220 A
(0.6 … 0.7 x Uc min)
Contactorul ramane cuplat
SCCR (fuzibil) la defect sever 600 V
18 kA
Unelte (contacte principale)
-
Fuzibil maxim la defect sever 600 V
700 Class J A
AC-4
-
Coordonare de tip "2" 400 V [gG/gL 500 V]
315 A
SCCR (intreruptor automat) la defect sever 600 V
18 kA
AC-1
-
Coordonare de tip "1" 690 V [gG/gL 690 V]
400 A
Utilizare generala c.c. (A)
1
Capacitate de rupere nominala
- kA
Contacte auxiliare
2ND+2NI
Temporizare la inchidere, functionare in c.a.
55
a bobinei in stare rece si 1.0 x Us
-
FLA 480V 60Hz trifazat
300 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
250 A
Performante tinta (100,000 cicluri conform cu UL1995)
-

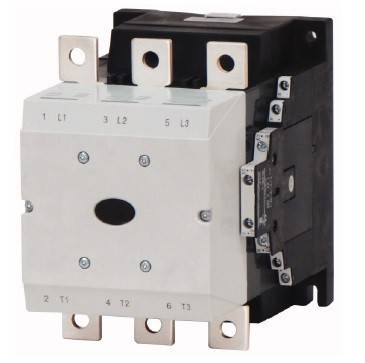

Descriere de baza
Contactor
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
200 A
Rezistenta la scurtcircuit
-
PREG
2450
Functionare in c.a.
6,71
LRA 480V 60Hz trifazat
2050 A
Varf maxim de curent la cuplare
30 x Ie
AC-4 415 V [P]
117 kW
CEM interferente emise
Acest produs este proiectat pentru functionarea in mediu industrial (mediu A). Utilizarea in mediu rezidential (mediu B) poate cauza interferente radio pe multiple frecvente, fiind necesare masuri suplimentare de atenuare.
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
AC-3 660 V 690 V [P]
170 kW
Categoria de supratensiune/Grad de poluare
III/3
AC-3 1000 V [P]
108 kW
AC-4 440 V [P]
125 kW
AC-3 440 V [P]
152 kW
Toleranta tensiunii, functionare in c.a. [inchidere]
0,85 x Us min - 1,1 x Us max x Uc
Date nominale pentru tipuri aprobate
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
150 A
(0.2 … 0.6 x Uc min) ≦ 12 ms
Timpul este legat deliberat
Contacte auxiliare
-
Flexibil cu papuc
50 - 240 mm²
Contacte auxiliare-contacte ND
10 gr.
Durata de viata mecanica, in c.a.
10000000 Comutari
LRA 600V 60Hz trifazat
1800 A
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
(0 … 0.2 x Uc min) > 10 ms
Decuplarea contactorului
Accesorii optionale
LTZ50001--;LTZ50002--;LTZ4W001--;LTZ5D711--;LTZ5D811--;
AC-4 240 V [P]
68 kW
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Curent nominal AC-3/400V
250 A
Toleranta tensiunii, functionare in c.a. [mentinere]
0,2 x Us min - 0,4 x Us max x Uc
Frecventa de functionare maxima
200 S/h
AC-4 220 V 230 V [P]
62 kW
AC-3 415 V [P]
143 kW
Temperatura ambianta pentru montaj inchis
-40 / +40 °C
Curent nominal operational in regim AC-3
-
Contacte de forta
-
grad de protectie
IP00
Putere motor maxima-3 faze
-
Multifilar cu papuc
70 - 240 mm²
Tensiune bobina
230V
Intre bobina si contacte
500 VAC
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
200 A
Intreruperi de tensiune
-
Date de baza fuzibil max.
700 A
3 poli, la Ith [60°]
55 W
Masa neta
6,71 kg/m
HxBxT mm
189x140x208
Rezistenta admisibila a contactului actuatorului A11
500 mΩ
Montaj deschis AC-3, 3 poli, 50 - 60 Hz 1000 V [Ie]
76 A
Trifazat 460 V 480 V
200 HP
Fuzibil max. la defect sever 480 V
700 Class L A
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
220 V 230 V
2500 A
Montaj deschis la 40°C [Ith=Ie]
430 A
Trifazat 200 V 208 V
75 HP
Marime
5
Utilizare generala c.a. (V)
600
(0 … 0.2 x Uc min) ≦ 10 ms
Timpul este legat deliberat
Timp de comutatie la 100% Us (Valoare recomandata)
-
Tensiune nominala de izolatie (Ui)
1000 V
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
185 A
(0 … 0.7 x Uc min)
Contactorul nu cupleaza
Intreruptor automat max. la defect sever 600 V
600 A
AC-3 240V [P]
85 kW
AC-3 500 V [P]
173 kW
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
250 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Coordonare de tip "1" 400 V [gG/gL 500 V]
400 A
Utilizare generala c.c. (V)
250
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
3000 A
Factorul de serviciu
100 % ED
Frecventa comutarilor, functionare in c.a.
3000 Comutari/h
Contacte auxiliare inglobate
2ND+2NI
Curent nominal operational DC-1
-
Date de baza max. CB
600 A
Trifazat 230 V 240 V
100 HP
Intreruptor automat max. la defect sever 480 V
250 A
Suruburi terminale (contacte auxiliare)
M3,5
1000 V
760 A
Putere motor maxima-Utilizare generala
350 A
Deschis 690V
133 A
Montaj deschis la 55°C [Ith=Ie]
365 A
Sistemul electromagnetic
-
disipare
59,80 W
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
250 A
Cuplu de strangere (contacte principale)
24 Nm
Performante in regim de motor AC-4
-
Unitate de ambalare
1 m.
Masiv sau multifilar (contacte principale)
2/0 - 500 MCM AWG
Contacte de forta
3 ND
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
250 A
500 V
2500 A
AC-4 1000 V [P]
108 kW
Nota de consum de putere
Transformator de comanda cu uk ≦ 10%
Sectiune racord pentru contactele principale
- mm²
380 V 400 V
2500 A
SCCR (fuzibil) la defect sever 480 V
18 kA
Curent nominal
250 A
(0.2 … 0.6 x Uc min) > 12 ms
Decuplarea contactorului
AC-3 220 V 230 V [P]
75 kW
FLA 600V 60Hz trifazat
250 A
Durata de viata a componentei
0,1 x 10^6
Functionare condensator
-
Curent termic conventional 3 poli 50-60Hz
-
Temporizare la deschidere, functionare in c.a.
40
Tensiunea nominala operationala
1000 V
AC-4 380 V 400 V [P]
110 kW
Masiv (contacte auxiliare)
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Contacte auxiliare-contacte NI
8 gr.
Curent nominal operational AC-4
-
Compensare individuala, curent de funct. trifazat cap.
-
AC-4 500 V [P]
138 kW
Toleranta tensiunii Us
220 - 240 V 50/60 Hz
Fuzibil max. protectie la scurtcircuit
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
250 A
DC-1
-
Putere disipata
-
Coordonare de tip "2" 690 V [gG/gL690 V]
315 A
660 V 690 V
2500 A
Putere de cuplare (VA)
360
Putere de mentinere (W)
4,8
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
200 A
Montaj deschis DC-1
-
Sectiune racord (contacte auxiliare)
- mm²
Montaj deschis la 50°C [Ith=Ie]
380 A
(1.15 … 1.3 x Uc max)
Contactorul ramane cuplat
Separare sigura conform EN 61140
-
Intre contacte
500 VAC
Curent termic conventional 1 pol montaj inchis [Ith]
750 A
Masa
- kg.
Curent nominal operational in regim AC-1
-
Curent de scurtcircuit
-
Bare flexibile (nr. de lamele x latime x grosime)
Fixare cu papuc plat sau cleme/ A se vedea capacitatea bornelor mm
Performante in regim de motor AC-3
-
Comportament in conditii tranzitorii si marginale
-
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Date de baza SCCR
18 kA
Capacitatea de rupere
-
(0.7 x Uc min … 1.15 x Uc max)
Contactorul cupleaza cu certitudine
Curent termic conventional 1 pol montaj deschis [Ith]
875 A
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei la bornele terminale
Sarcina pilot functionare in c.c.
P300
Tinere la impuls de tensiune [Uimp]
8000 V
Coordonare de tip "2" 1000 V [gG/gL 1000 V]
160 A
Fabricant
Schrack
AC-4 660 V 690 V [P]
137 kW
Faza de cuplare
-
COD COMANDA
LTD52553
Latime sistem de bare
25 mm
Caderea tensiunii
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
200 A
Putere de mentinere (VA)
7,3
Categorie produs
Power contactor
Tensiune prea ridicata
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
250 A
La Ie conform AC-3/400V
28 W
Contacte de forta-contacte ND
10 gr.
Temperatura ambianta pentru montaj deschis
-40 / +60 °C
Montaj deschis AC-4, 3 poli, 50 - 60 Hz 1000 V [Ie]
76 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
200 A
Putere de cuplare (W)
325
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Montaj inchis [Ith]
300 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
200 A
| Lungime | 208 mm |
| Latime | 140 mm |
| Inaltime | 189 mm |
| Greutate | 6.71 kg |
