Specificatii Tehnice
disipare
6,00 W
PREG
2500
Simbol CAD
Q
AC-23A
1000
Numar articol Hlief
MC163045--
HxBxT mm
145x120x85
Temperatura maxima a mediului ambiant
60 °C
Tip montaj
Vertical
Tensiunea nominala operationala
690 V
Terminale externe CAD
1
Durata de viata (Cicluri de operare)
##
Curent nominal
63 A
Poli
4
Contacte de forta
4
Tip
MC1-N-4-63
Protectie impotriva socului electric
Atingere cu dosul palmei
Curent nominal operational
63 A
Descriere electrica CAD
MC1N 63A/4P
Anduranta mecanica
20000 operation cycles
grad de protectie
IP20
Multifilar (contacte principale)
2 x (6 - 25) mm²
Masiv (cablu principal)
2 x (6 - 16) mm²
Declansator
fara protectie
Tensiune nominala
< 690VAC
Echipament

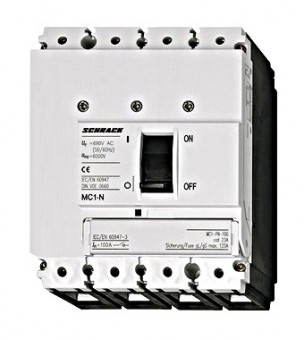

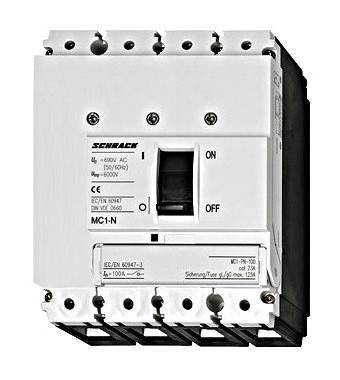

Separator de sarcina teledeclansabil
Tensiune nominala de izolatie (Ui)
690 V
Unitate de ambalare
1 m.
Terminal cross section
## mm²
Terminal type
Frame clamp
Masa neta
1,32 kg/m
Fabricant
Schrack
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
20
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78
COD COMANDA
MC163045
Frecventa nominala
50/60 Hz
Temperatura minima a mediului ambiant
-25 °C
Standard
IEC EN 60947;VDE 0660
Categoria de supratensiune/Grad de poluare
III/3
660 V 690 V
7500 A
AC-1
##
Gama de temperatura - Functionare
-25 la +70 °C
Gama de temperatura - Transport/Depozitare
-40 to +70 °C
Marime
1
Short circuit making capacity
2,80 kA
400V
10000
415V
10000
LxIxA mm
120x145x85
Fuzibil max. protectie la scurtcircuit
125
Norme si Standarde
IEC 60947, EN 60947, VDE 0660
| Lungime | 85 mm |
| Latime | 120 mm |
| Inaltime | 145 mm |
| Greutate | 1.32 kg |
