Specificatii Tehnice
PREG
2500
Simbol CAD
Q
AC-23A
1000
HxBxT mm
145x120x85
Temperatura maxima a mediului ambiant
60 °C
Tip montaj
Vertical
Tensiunea nominala operationala
690 V
Terminale externe CAD
1
Curent nominal
100 A
Durata de viata (Cicluri de operare)
##
Descriere electrica CAD
MC1N 100A/4P
Poli
4
Contacte de forta
4
Protectie impotriva socului electric
Atingere cu dosul palmei
disipare
24,00 W
Curent nominal operational
100 A
Tip
MC1-N-4-100
Anduranta mecanica
20000 operation cycles
grad de protectie
IP20
Multifilar (contacte principale)
2 x (6 - 25) mm²
Masiv (cablu principal)
2 x (6 - 16) mm²
Declansator
fara protectie
Tensiune nominala
< 690VAC

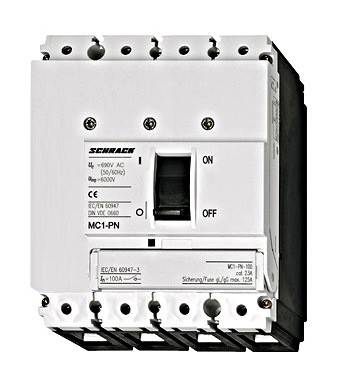

Echipament
Separator de sarcina teledeclansabil
Tensiune nominala de izolatie (Ui)
690 V
Unitate de ambalare
1 m.
Terminal cross section
## mm²
Terminal type
Frame clamp
Masa neta
1,32 kg/m
Fabricant
Schrack
Numar articol Hlief
MC110045--
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
20
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78
Frecventa nominala
50/60 Hz
Temperatura minima a mediului ambiant
-25 °C
Standard
IEC EN 60947;VDE 0660
Categoria de supratensiune/Grad de poluare
III/3
660 V 690 V
7500 A
AC-1
##
Gama de temperatura - Functionare
-25 la +70 °C
Gama de temperatura - Transport/Depozitare
-40 to +70 °C
Marime
1
Short circuit making capacity
2,80 kA
400V
10000
415V
10000
LxIxA mm
120x145x85
Fuzibil max. protectie la scurtcircuit
125
Norme si Standarde
IEC 60947, EN 60947, VDE 0660
COD COMANDA
MC110045
| Lungime | 85 mm |
| Latime | 120 mm |
| Inaltime | 145 mm |
| Greutate | 1.32 kg |
