Specificatii Tehnice
COD COMANDA
MC116035
PREG
2500
Masiv (cablu principal)
1 x (10 - 16);2 x (6 - 16) mm²
Simbol CAD
Q
AC-23A
1000
Temperatura maxima a mediului ambiant
60 °C
Tip montaj
Vertical
disipare
50,00 W
Tensiunea nominala operationala
690 V
Terminale externe CAD
1
Durata de viata (Cicluri de operare)
##
Tip
MC1-N-160
Protectie impotriva socului electric
Atingere cu dosul palmei
Anduranta mecanica
20000 operation cycles
Tinere la impuls de tensiune [Uimp]
6000 V
grad de protectie
IP20
Multifilar (contacte principale)
1 x (25- 70), 2 x 25 mm²
Declansator
fara protectie
Tensiune nominala
< 690VAC

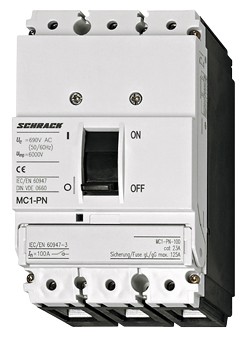

Echipament
Separator de sarcina teledeclansabil
Tensiune nominala de izolatie (Ui)
690 V
Contacte de forta
3
HxBxT mm
145x90x85
Unitate de ambalare
1 m.
Fuzibil max. protectie la scurtcircuit
160 A gL
Terminal cross section
## mm²
Masa neta
1,05 kg/m
Terminal type
Frame clamp
Curent nominal
160 A
Descriere electrica CAD
MC1N 160A/3P
Fabricant
Schrack
Poli
3
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
20
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78
LxIxA mm
90x145x85
Frecventa nominala
50/60 Hz
Temperatura minima a mediului ambiant
-25 °C
Standard
IEC EN 60947;VDE 0660
Numar articol Hlief
MC116035--
Categoria de supratensiune/Grad de poluare
III/3
660 V 690 V
7500 A
AC-1
##
Gama de temperatura - Functionare
-25 la +70 °C
Gama de temperatura - Transport/Depozitare
-40 to +70 °C
Marime
1
Short circuit making capacity
2,80 kA
400V
10000
415V
10000
Norme si Standarde
IEC 60947, EN 60947, VDE 0660
Curent nominal operational
160 A
| Lungime | 85 mm |
| Latime | 90 mm |
| Inaltime | 145 mm |
| Greutate | 1.05 kg |
