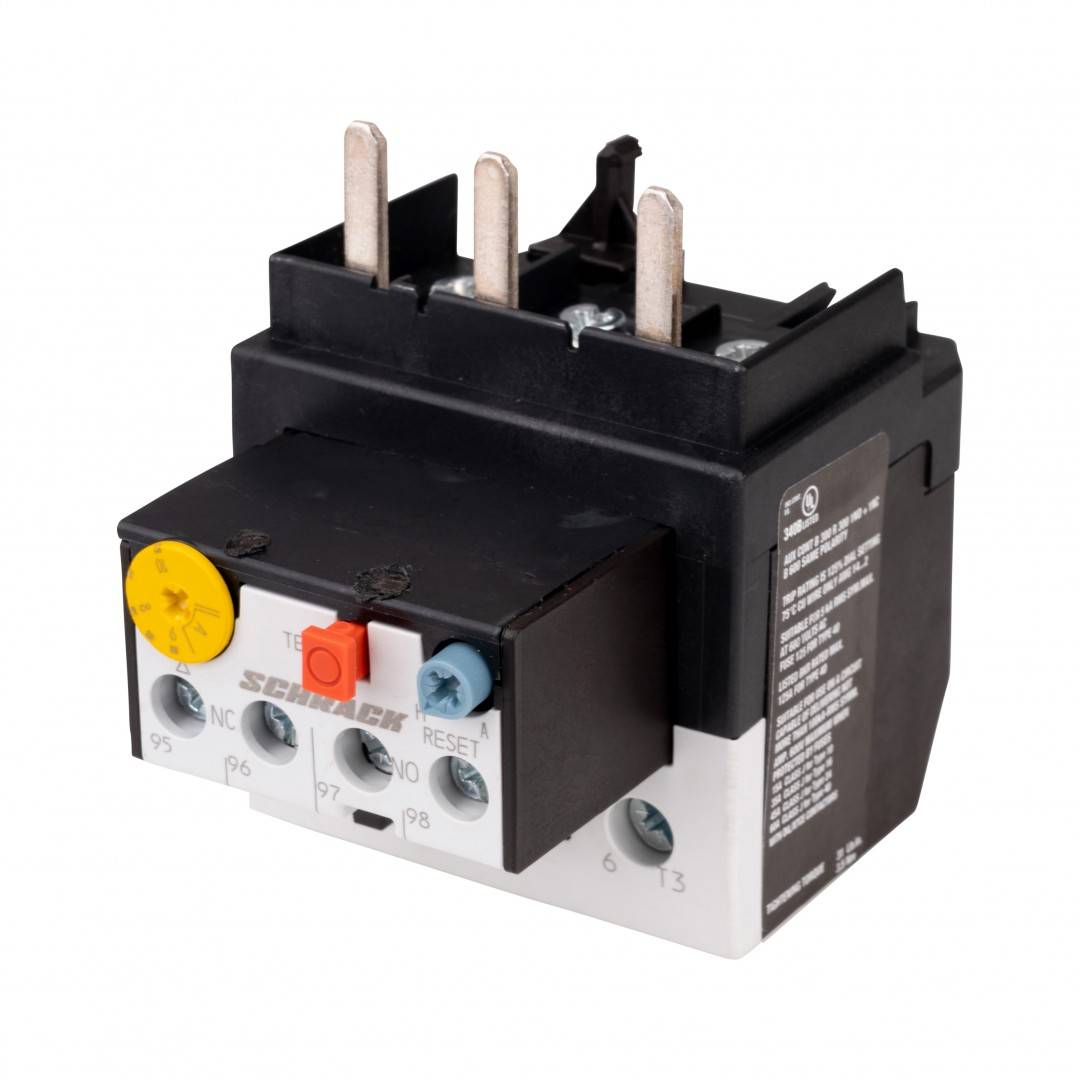

Specificatii Tehnice
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Temperatura ambianta pentru montaj inchis
-25 / +40 °C
c.c. L/R ≦ 15 ms 110 V Ie
0,4 A
Categorie produs
Motor protection relay
SCCR (fuzibil) la defect sever 600 V
100 kA
SCCR (CB) la defect sever
65 kA
Multifilar (contacte principale)
1 x (16 - 25) mm²
c.c. L/R ≦ 15 ms 220 V Ie
0,2 A
Unelte (contacte auxiliare)
-
Rezistenta la scurtcircuit fara sudura contactelor
-
Masiv (cablu principal)
1 x (1 - 16) / 2 x (1 - 16) mm²
Date de baza max. CB
40 A
Between auxiliary contacts and main contacts
440 VAC
Surubelnita standard (contacte auxiliare)
1 x 6
c.c. L/R ≦ 15 ms 60 V Ie
0,75 A
Unelte (contacte principale)
-
Tinere la impuls de tensiune [contacte auxiliare] Uimp
4000 V
Sarcina pilot functionare in c.c.
R300
Suruburi terminale (contacte auxiliare)
M3,5
AC-15 contact NI 380 V 400 V 415 V Ie
0,9 A
Tinere la impuls de tensiune [Uimp]
6000 V
Intre contacte principale
440 VAC
Fuzibil maxim
6 A gG/gL
Valoarea cea mai mica a gamei de reglaj
2,7 W
Lungime de dezizolat (contacte principale)
11 mm
Tensiune nominala de izolatie (Ui)
690 V
Masiv sau multifilar (contacte auxiliare)
2 x (18 - 14) AWG
Fuzibil max. la defect sever 480 V
15 Class J/CC A
Tensiunea operationala [contact auxiliar] Ue
500 VAC
c.c. L/R ≦ 15 ms Nota
Conditiile de cuplare si decuplare bazate pe DC-13, timp constant asa cum este specificat
Domeniu curent
6-10 A
Unitate de ambalare
1 m.
Cuplu de strangere (contacte principale)
3,50 Nm
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
10
AC-15 contact ND 120 V Ie
1,5 A
c.c. L/R ≦ 15 ms 24 V Ie
0,9 A
PREG
2450
Date de baza fuzibil max.
40 A
SCCR (fuzibil) la defect sever 480 V
100 kA
Sarcina pilot functionare in c.a.
B300, B600
Compensarea temperaturii
continuu
Date de baza SCCR
5 kA
Standard
IEC EN 60947
Sectiune racord pentru contactele principale
- mm²
Curent termic conventional Ith
6 A
Lungime de dezizolat (contacte auxiliare)
8 mm
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
Categoria de supratensiune/Grad de poluare
III/3
Fuzibil maxim la defect sever 600 V
15 Class J/CC A
Overvoltage cat./pollution degree[contr.cir.cable]
III/3
Valoarea maxima din gama de reglaj
7,5 W
Masa
0,22 kg.
AC-15 contact ND 500 V Ie
0,5 A
Date nominale pentru tipuri aprobate
-
PU
60
Contacte auxiliare
-
Intreruptor automat max. la defect sever 480 V
15 A
Separare sigura conform EN 61140
-
Temperatur compensation residual error > 40 ºC
≦ 0,25 %/K
Flexibil cu pin (contactele principale)
1 x (1 - 25) / 2 x (1 - 25) mm²
Norme si Standarde
IEC 60947, EN 60947
AC-15 contact NI 120V Ie
1,5 A
Masa neta
0,22 kg/m
Tensiunea nominala operationala
690 V
Sectiune racord (contacte auxiliare)
- mm²
Temperatura ambianta pentru montaj deschis
-25 / +55 °C
grad de protectie
IP00
Putere disipata (3 conductoare)
-
Separare sigura conform EN 61140
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Masiv sau multifilar (contacte principale)
14 - 2 AWG
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 4) mm²
Tensiune nominala de izolatie circuit auxiliar Ui
500 VAC
Suruburi terminale (contacte principale)
M6
Marime
2
Curent de scurtcircuit
-
Surubelnita Philips/Pozidriv (contacte principale)
PZ 2
AC-15 contact NI 500 V Ie
0,8 A
COD COMANDA
LTT21000
AC-15 contact ND 380 V 400 V 415 V Ie
0,5 A
Intre contacte auxiliare
240 VAC
Gama de reglaj pentru setarea curentului
6 - 10 A
Curentul operational [contact auxiliar] Ie
- A
Standard screwdriver [main cable]
1 x 6 mm
Fabricant
Schrack
AC-15 contact NI 220 V 230 V 240 V Ie
1,5 A
disipare
7,50 W
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Cuplu de strangere (contacte auxiliare)
1,20 Nm
AC-15 contact ND 220 V 230 V 240 V Ie
1,5 A
| Lungime | 60 mm |
| Latime | 75 mm |
| Greutate | 0.22 kg |
