Specificatii Tehnice
Descriere electrica CAD
MC4 800A/4P/50kA VE
AC 380/400/415V
50kA
Marime
4
Durata de viata (Cicluri de operare)
10000
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Capacitate de rupere la scurtcircuit
50 kA
PREG
2500
Curent nominal
800 A
COD COMANDA
MC480243
Simbol CAD
Q
PROMO CODE GER INDUSTRY
6851-01497-64
LxIxA mm
280x401x207
Temperatura maxima a mediului ambiant
60 °C
Capacitate ultima de rupere la scurtcircuit Icu
## kA
Terminale externe CAD
1
Impuls de curent de scurtcircuit admisibil Icw
19,2kA
HxBxT mm
401x280x207
Poli
4
Contacte de forta
4
Capacitate de rupere de serviciu Ics
## kA
DESCRIERE2

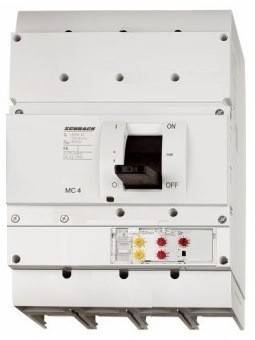

Intreruptor automat cu declansator electronic, 4 poli, 50kA, 800A
Anduranta mecanica
20000 operation cycles
grad de protectie
IP20
Declansator
Declansator temporizabil electronic VE pentru protectie instalatii, cabluri, selectiv si pt. generatoare
Curent de scurtcircuit
800A
Terminal type
Screw terminal
disipare
71,00 W
Tensiune nominala
< 690VAC
Descriere de baza
Intreruptor automat
AC 500V
25kA
Unitate de ambalare
1 m.
Echipament
Intreruptor compact
Masa neta
27,00 kg/m
Gama de temperatura - Transport/Depozitare
-25 to +70 °C
AC 660/690V
20kA
Protectie impotriva contactului direct
Protectie degete si dosul palmei conform VDE 0106 partea 100
Fabricant
Schrack
Tip
MC4N-4-VE800
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
20 (Halbsinusstoß 20 ms)
Numar articol Hlief
MC480243--
Temperatura minima a mediului ambiant
-25 °C
Standard
IEC EN 60947;VDE 0660
AC 440V
35kA
Gama de temperatura - Functionare
-25 la +70 °C
Tensiune nominala de izolatie (Ui)
1000 V
| Lungime | 207 mm |
| Latime | 280 mm |
| Inaltime | 401 mm |
| Greutate | 27 kg |
