Specificatii Tehnice
Descriere electrica CAD

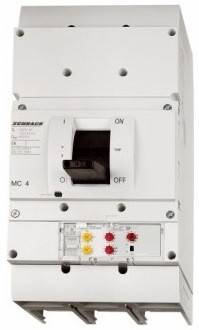

MC4 800A/3P/100kA VE
LxIxA mm
210x401x207
Masa neta
21,00 kg/m
COD COMANDA
MC480333
Marime
4
Durata de viata (Cicluri de operare)
10000
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
PREG
2500
Curent nominal
800 A
AC 440V
85kA
Simbol CAD
Q
AC 380/400/415V
85kA
Temperatura maxima a mediului ambiant
60 °C
Capacitate ultima de rupere la scurtcircuit Icu
## kA
Terminale externe CAD
1
Impuls de curent de scurtcircuit admisibil Icw
19,2kA
Capacitate de rupere de serviciu Ics
## kA
Capacitate de rupere la scurtcircuit
85 kA
AC 660/690V
50kA
Numar articol Hlief
MC480333--
Anduranta mecanica
20000 operation cycles
grad de protectie
IP20
Declansator
Declansator temporizabil electronic VE pentru protectie instalatii, cabluri, selectiv si pt. generatoare
Curent de scurtcircuit
800A
Terminal type
Screw terminal
disipare
71,00 W
Tensiune nominala
< 690VAC
HxBxT mm
401x210x207
Descriere de baza
Intreruptor automat
Contacte de forta
3
Unitate de ambalare
1 m.
Echipament
Intreruptor compact
Gama de temperatura - Transport/Depozitare
-25 to +70 °C
PROMO CODE GER INDUSTRY
3251-01220-51
Protectie impotriva contactului direct
Protectie degete si dosul palmei conform VDE 0106 partea 100
Tip
MC4H-VE800
Fabricant
Schrack
Poli
3
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
20 (Halbsinusstoß 20 ms)
AC 500V
65kA
Temperatura minima a mediului ambiant
-25 °C
Standard
IEC EN 60947;VDE 0660
Gama de temperatura - Functionare
-25 la +70 °C
Tensiune nominala de izolatie (Ui)
1000 V
| Lungime | 207 mm |
| Latime | 210 mm |
| Inaltime | 401 mm |
| Greutate | 21 kg |
