Specificatii Tehnice
Masa neta
3,50 kg/m
AC 440V
130kA
Durata de viata (Cicluri de operare)
10000
Impuls de curent de scurtcircuit admisibil Icw
1,9kA
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
PREG
2500
COD COMANDA
MC280341
Simbol CAD
Q
Curent nominal
80 A
Temperatura maxima a mediului ambiant
60 °C
Capacitate ultima de rupere la scurtcircuit Icu
## kA
Terminale externe CAD
1
Poli
4
Contacte de forta
4
Capacitate de rupere de serviciu Ics
## kA
LxIxA mm
140x184x149
Anduranta mecanica
20000 operation cycles
grad de protectie
IP20
Numar articol Hlief
MC280341--
Marime
2
Terminal type
Screw terminal
Tensiune nominala
< 690VAC
Descriere de baza

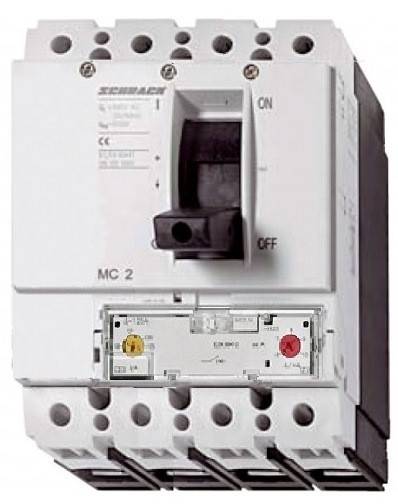

Intreruptor automat
AC 500V
50kA
Unitate de ambalare
1 m.
Echipament
Intreruptor compact
Gama de temperatura - Transport/Depozitare
-25 to +70 °C
AC 660/690V
20kA
Protectie impotriva contactului direct
Protectie degete si dosul palmei conform VDE 0106 partea 100
Curent de scurtcircuit
80A
Fabricant
Schrack
Descriere electrica CAD
MC2 80A/4P/150kA A
Declansator
Protectie magnetotermica tip A pt cabluri si instalatii
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
20 (Halbsinusstoß 20 ms)
Capacitate de rupere la scurtcircuit
150 kA
Temperatura minima a mediului ambiant
-25 °C
Standard
IEC EN 60947;VDE 0660
PROMO CODE GER INDUSTRY
5977-00187-89
Tip
MC2H-4-A80
Gama de temperatura - Functionare
-25 la +70 °C
Tensiune nominala de izolatie (Ui)
1000 V
AC 380/400/415V
150kA
HxBxT mm
184x140x149
disipare
22,00 W
| Lungime | 149 mm |
| Latime | 140 mm |
| Inaltime | 184 mm |
| Greutate | 3.5 kg |
