Specificatii Tehnice
Descriere electrica CAD
MC1 25A/3P/100kA A
PREG
2500
Simbol CAD
Q
Temperatura maxima a mediului ambiant
60 °C
Capacitate ultima de rupere la scurtcircuit Icu
## kA
Terminale externe CAD
1
disipare
9,80 W
Numar articol Hlief
MC120331--
Capacitate de rupere de serviciu Ics
## kA
Capacitate de rupere la scurtcircuit
100 kA
PROMO CODE GER INDUSTRY
8722-00109-99
AC 500V
20kA
COD COMANDA
MC120331
Anduranta mecanica
20000 operation cycles
grad de protectie
IP20
Tensiune nominala
< 690VAC

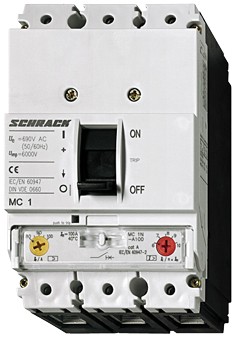

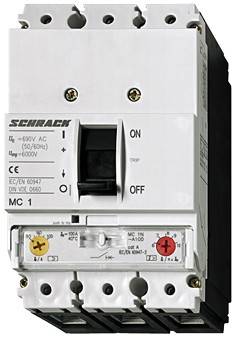

Descriere de baza
Intreruptor automat
AC 380/400/415V
100kA
Tip
MC1H-A20
Tensiune nominala de izolatie (Ui)
690 V
Contacte de forta
3
HxBxT mm
145x90x85
Unitate de ambalare
1 m.
Masa neta
1,05 kg/m
Echipament
Intreruptor compact
Terminal type
Frame clamp
Gama de temperatura - Transport/Depozitare
-25 to +70 °C
Protectie impotriva contactului direct
Protectie degete si dosul palmei conform VDE 0106 partea 100
Fabricant
Schrack
Poli
3
LxIxA mm
90x145x85
Declansator
Protectie magnetotermica tip A pt cabluri si instalatii
Standard
IEC EN 60947
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
20 (Halbsinusstoß 20 ms)
Temperatura minima a mediului ambiant
-25 °C
Curent de scurtcircuit
20A
AC 440V
35kA
AC 660/690V
10kA
Gama de temperatura - Functionare
-25 la +70 °C
Marime
1
Curent nominal
20 A
Durata de viata (Cicluri de operare)
10000
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
| Lungime | 85 mm |
| Latime | 90 mm |
| Inaltime | 145 mm |
| Greutate | 1.05 kg |
