Specificatii Tehnice
LxIxA mm
140x275x166
PREG
2500
Simbol CAD
Q
Tip
MC3H-A500
Temperatura maxima a mediului ambiant
60 °C
Capacitate ultima de rupere la scurtcircuit Icu
## kA
Terminale externe CAD
1
Marime
3
Capacitate de rupere de serviciu Ics
## kA
Numar articol Hlief
MC350331--
HxBxT mm
275x140x166
Anduranta mecanica
20000 operation cycles
grad de protectie
IP20
Terminal type
Screw terminal
Tensiune nominala
< 690VAC
Descriere de baza

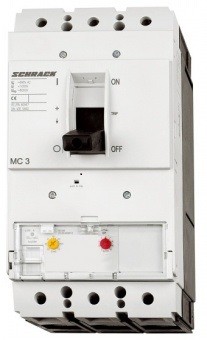

Intreruptor automat
Contacte de forta
3
Unitate de ambalare
1 m.
Impuls de curent de scurtcircuit admisibil Icw
3,3kA
Echipament
Intreruptor compact
Gama de temperatura - Transport/Depozitare
-25 to +70 °C
Protectie impotriva contactului direct
Protectie degete si dosul palmei conform VDE 0106 partea 100
Fabricant
Schrack
Poli
3
COD COMANDA
MC350331
Declansator
Protectie magnetotermica tip A pt cabluri si instalatii
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
20 (Halbsinusstoß 20 ms)
Capacitate de rupere la scurtcircuit
150 kA
AC 660/690V
35kA
AC 500V
65kA
Temperatura minima a mediului ambiant
-25 °C
Standard
IEC EN 60947;VDE 0660
Descriere electrica CAD
MC3 500A/3P/150kA A
Gama de temperatura - Functionare
-25 la +70 °C
PROMO CODE GER INDUSTRY
1266-00733-03
Tensiune nominala de izolatie (Ui)
1000 V
AC 380/400/415V
150kA
Curent nominal
500 A
Masa neta
5,80 kg/m
Curent de scurtcircuit
500A
AC 440V
130kA
Durata de viata (Cicluri de operare)
10000
disipare
93,00 W
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
| Lungime | 166 mm |
| Latime | 140 mm |
| Inaltime | 275 mm |
| Greutate | 5.8 kg |
