Specificatii Tehnice
Operating frequency, mechanical DC operated
9000 Schaltspiele/h
c.c. L/R ≦ 50 ms
-
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Utilizare generala c.c. (V)
250
Masiv sau multifilar (contacte principale)
18 - 14 AWG
Temperatura ambianta pentru montaj inchis
-25 / +40 °C
c.c. L/R ≦ 50 ms, 3 contacte in serie [60 V]
4 A
Fiabilitatea contactelor de comanda [Rata de defect]
"10-8 , < un defect la 100 millioane de operatii (la Ue = 24 V DC, Umin = 17 V, Imin = 5.4 mA)" λ
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
500 V (A gG/gL)
10
Utilizare generala c.a. (A)
15
DC L/R ≦ 50 ms, 3 Contacte in serie [220 V]
5 A
Supracurentul maxim al aparatului de protectie
-
Rezistenta la scurtcircuit fara sudura contactelor
-
Factorul de serviciu
100 % ED
Lungime de dezizolat (contacte principale)
10 mm
Temperatura ambianta de depozitare
-40 / +80 °C
50 Hz [mentinere] (VA)
4.2 / 3.3
Contacte auxiliare-contacte NI
5 gr.
c.c. L/R ≦ 50 ms, 3 contacte in serie [24 V]
4 A
Unelte (contacte principale)
-
Norme si Standarde
EN 60947, IEC 60947, EN 60947-5-1
grad de protectie
IP20
Utilizare generala c.c. (A)
1
Sistemul electromagnetic
-
PU
102
Categorie produs
Auxiliary contactor
50 Hz [mentinere] (W)
1,4 / 1,4
Tensiune nominala de izolatie (Ui)
690 V
220 V 230 V 240 V
4 A
c.c. L/R ≦ 15 ms Nota
Conditiile de cuplare si decuplare bazate pe DC-13, timp constant asa cum este specificat
Unitate de ambalare
1 m.

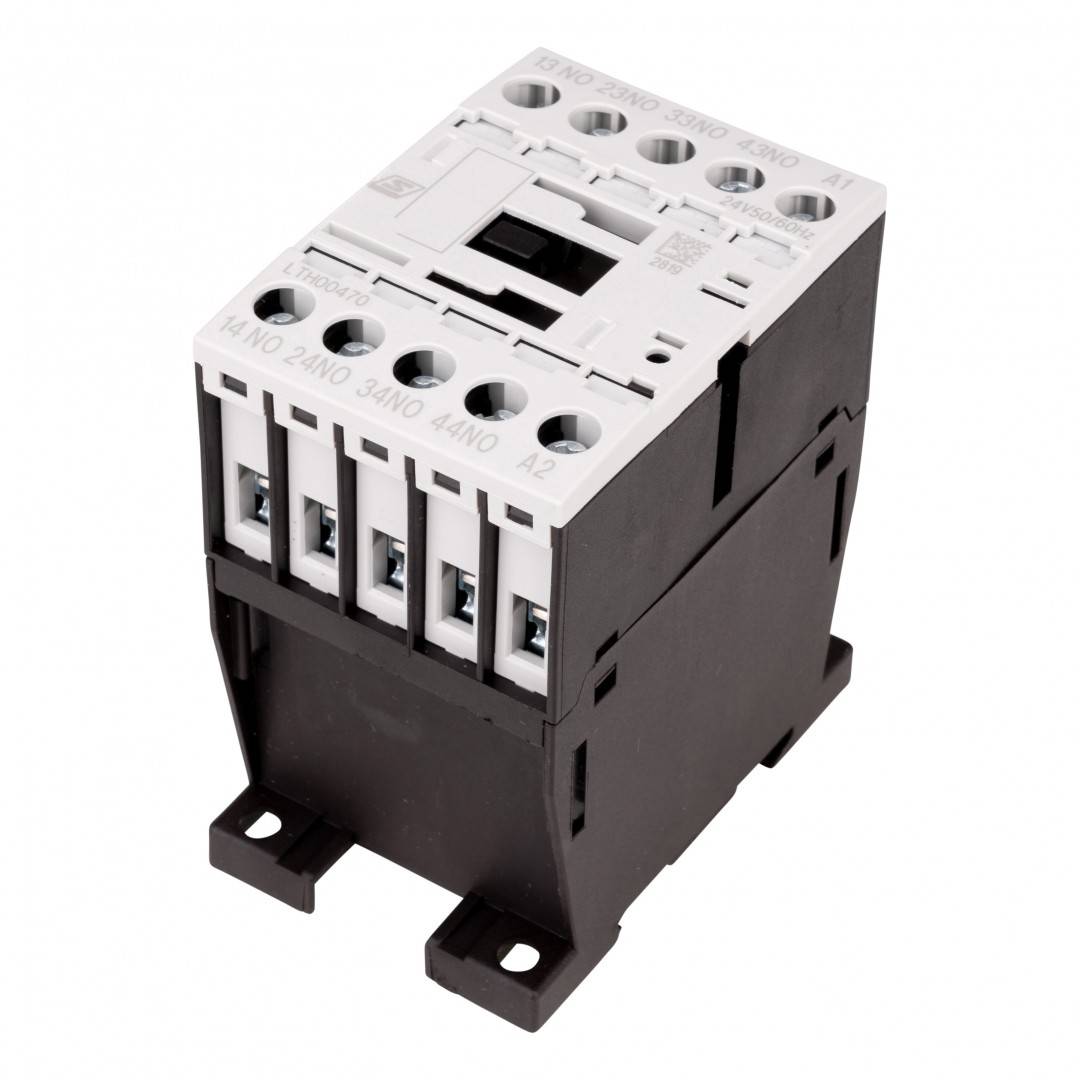

Descriere de baza
Contactor
Flexibil cu pin (contactele principale)
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Durata de viata mecanica, in c.a.
20000000 Comutari
AC-15 contact ND 220 V 230 V 240 V Ie
4 A
Rezistenta la scurtcircuit
-
PREG
2450
AC-15 contact ND 500 V Ie
1,5 A
c.c. L/R ≦ 15 ms, 3 contacte in serie [110 V]
6 A
Frecventa comutarilor, functionare in c.a.
9000 Comutari/h
Operare in c.a.
-
COD COMANDA
LTH00470
DC L/R ≦ 15 ms, 1 Contact in serie [110 V]
3 A
Sectiune racord pentru contactele principale
- mm²
Categoria de supratensiune/Grad de poluare
III/3
AC-15 contact NI 500 V Ie
1,5 A
Masiv (cablu principal)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
50 Hz [inchidere] (VA)
27 / 25
Date nominale pentru tipuri aprobate
-
Control pozitiv al elementelor de comutare conf EN 60947-5-1
da (incluzand module contacte auxiliare)
c.c. L/R ≦ 15 ms, 3 contacte in serie [220 V]
5 A
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Intre bobina si contacte
400 VAC
Fuzibil max. protectie la scurtcircuit
-
Suruburi terminale (contacte principale)
M3,5
380 V 400 V 415 V
4 A
Putere disipata
-
La Ith functionare in a.c.
0,53 W
Tensiunea nominala operationala
690 V
Accesorii optionale
LTZ0H322--; LTZ0H502--; LTZ0H504--; LTZ0H511--; LTZ0H513--; LTZ0H520--; LTZ0H522--; LTZ0H531--; LTZ0H540--; LTZ0H911--;
c.c. L/R ≦ 15 ms, 1 contact in serie [60 V]
6 A
60 Hz [mentinere] (VA)
4,2 / 3,3
60 Hz [mentinere] (W)
1,4 / 1,4
Separare sigura conform EN 61140
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Curent termic conventional 1 pol montaj deschis [Ith]
16 A
DC L/R ≦ 50 ms, 3 Contacte in serie [110 V]
6 A
DC L/R ≦ 15 ms, 1 Contact in serie [220 V]
1 A
Masa
- kg.
Surubelnita Philips/Pozidriv (contacte principale)
PZ 2
Temporizare la deschidere, functionare in c.a.
9 - 18
Cuplu de strangere (contacte principale)
1,2 Nm
Masa neta
0,24 kg/m
c.c. L/R ≦ 15 ms, 2 contacte in serie [60 V]
10 A
Standard
IEC EN 60947;IEC EN 60947-5-1
Functionare in c.a.
0,24
Sarcina pilot functionare in c.c.
P300
Tinere la impuls de tensiune [Uimp]
8000 V
60 Hz [mentinere] (VA)
27 / 25
Temporizare la inchidere, functionare in c.a.
15 - 21
Fabricant
Schrack
Standard screwdriver [main cable]
0,8 x 5,5;1 x 6 mm
Tensiune bobina
24V
disipare
1,93 W
Marime
0
AC-15 contact NI 220 V 230 V 240 V Ie
4 A
AC-15 contact NI 380 V 400 V 415 V Ie
4 A
Intre contacte
400 VAC
c.c. L/R ≦ 15 ms, 1 contact in serie [24 V]
10 A
Utilizare generala c.a. (V)
600
Timp de comutatie la 100% Us (Valoare recomandata)
-
Contacte auxiliare-contacte ND
7 gr.
AC-15 contact ND 380 V 400 V 415 V Ie
4 A
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
| Lungime | 45 mm |
| Latime | 68 mm |
| Greutate | 0.24 kg |
