Specificatii Tehnice
AC-4 440 V [P]
3 kW
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
7 A
La Ie conform AC-3/400V
0,6 W
SCCR (CB) la defect sever
65 kA
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
6 A
Unelte (contacte auxiliare)
-
AC-3
-
Lungime de dezizolat (contacte principale)
10 mm
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
9 A
Temperatura ambianta de depozitare
-40 / +80 °C
Contacte auxiliare-contacte NI
5 gr.
3 poli, la Ith [60°]
3 W
Unelte (contacte principale)
-
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
6 A
AC-3 380 V 400 V [P]
4 kW
AC-4
-
Control elevator 600V 60Hz trifazat (CP)
5
AC-1
-
grad de protectie
IP20
Utilizare generala c.c. (A)
1
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
14 A
Capacitate de rupere nominala
- kA
PU
102
Tensiune nominala de izolatie (Ui)
690 V
a bobinei in stare rece si 1.0 x Us
-
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
14 A
Performante tinta (100,000 cicluri conform cu UL1995)
-
Descriere de baza
Contactor
220 V 230 V
90 A
Flexibil cu pin (contactele principale)
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Trifazat 230 V 240 V
3 HP
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
Control elevator 480V 60Hz trifazat (A)
4,80
Rezistenta la scurtcircuit
-
PREG
2450
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
14 A
Impedanta pe pol
2,5 mΩ
Rezistente de incalzire 600V 60Hz trifazat
18 A
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
SCCR (fuzibil) la defect sever 600 V
30/100 kA
Categoria de supratensiune/Grad de poluare
III/3
Monofazat 230V 240V
1,50 HP
Masiv (cablu principal)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat
60 A
Date de baza max. CB
60 A
Date nominale pentru tipuri aprobate
-
Contacte auxiliare
-
Control elevator 480V 60Hz trifazat (CP)
3
Coordonare de tip "2" 400 V [gG/gL 500 V]
20 A
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat
10 A
FLA 480V 60Hz trifazat
9 A
Durata de viata mecanica, in c.a.
10000000 Comutari
AC-4 240 V [P]
1,6 kW
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Trifazat 575 V 600 V
7,50 HP
Suruburi terminale (contacte principale)
M3,5
110 V [Ie]
20 A
500 V
70 A
Control elevator 240V 60Hz trifazat (A)
6,80
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Contacte de forta-contacte ND
5,7 gr.
Montaj inchis [Ith]
18 A
50 Hz [inchidere] (VA)
24
Date de baza fuzibil max.
45 A
60 Hz [mentinere] (W)
1,4
Curent nominal operational in regim AC-3
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
9 A
Contacte de forta
-
Putere motor maxima-3 faze
-
Tensiune bobina
230V
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
112 A
50 Hz [mentinere] (W)
1,4
AC-3 440 V [P]
5,5 kW
Temporizare la deschidere, functionare in c.a.
9 - 18
220 V [Ie]
15 A
Contacte auxiliare-contacte ND
3,4 gr.
LRA 480V 60Hz trifazat
54 A
AC-3 220 V 230 V [P]
2,5 kW
Masa neta
0,24 kg/m
Curent nominal
9 A
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
Intreruptor automat max. la defect sever 480 V
16 A
Temporizare la inchidere, functionare in c.a.
15 - 21
Control elevator 240V 60Hz trifazat (CP)
2
Standard screwdriver [main cable]
0,8 x 5,5;1 x 6 mm
Contacte auxiliare inglobate
1ND
Intre contacte
400 VAC
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
5 A
Utilizare generala c.a. (V)
600
Contacte auxiliare-contacte ND
7 gr.
SCCR (fuzibil) la defect sever 480 V
30/100 kA
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Control elevator 600V 60Hz trifazat (A)
6,10
60 Hz [mentinere] (VA)
30
Control elevator 200V 60Hz trifazat (A)
7,80
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Utilizare generala c.c. (V)
250
Temperatura ambianta pentru montaj inchis
-25 / +40 °C
AC-3 240V [P]
3 kW
50 Hz [mentinere] (VA)
3,4
Lungime de dezizolat (contacte auxiliare)
10 mm
Factorul de serviciu
100 % ED
AC-4 660 V 690 V [P]
3,6 kW
Curent nominal operational DC-1
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
6 A
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat
60 A
Coordonare de tip "1" 400 V [gG/gL 500 V]
35 A
AC-3 500 V [P]
4,5 kW
Suruburi terminale (contacte auxiliare)
M3,5
Fuzibil max. la defect sever 480 V
25 Class RK5/20 Class J A
Sistemul electromagnetic
-
AC-4 220 V 230 V [P]
1,5 kW
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
5 A

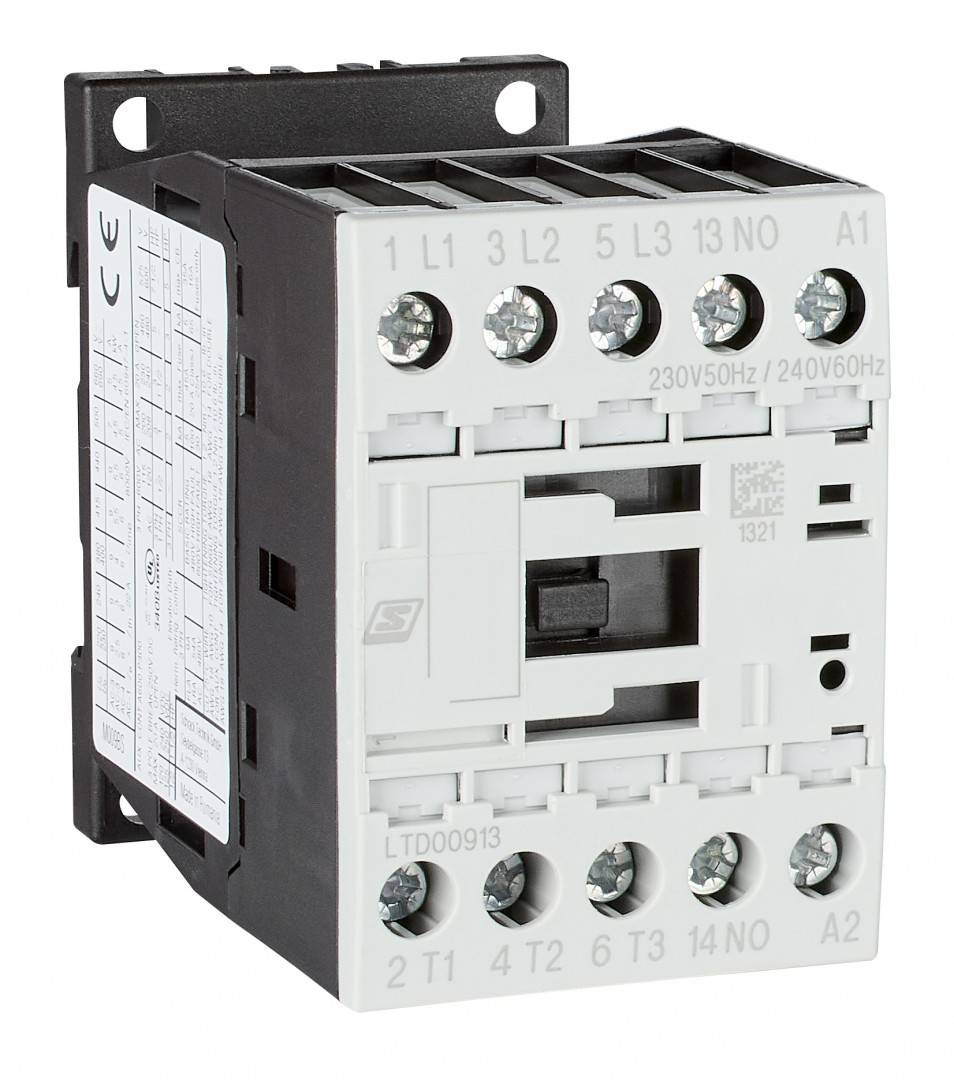

COD COMANDA
LTD00913
Performante in regim de motor AC-4
-
Masiv sau multifilar (contacte principale)
single 18 - 10, double 18 - 14 AWG
AC-4 415 V [P]
2,8 kW
Unitate de ambalare
1 m.
Putere motor maxima-monofazat
-
Contacte de forta
3 ND
660 V 690 V
50 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
6 A
60 V [Ie]
20 A
Frecventa comutarilor, functionare in c.a.
9000 Comutari/h
Montaj deschis la 40°C [Ith=Ie]
22 A
Date de baza SCCR
5 kA
Sectiune racord pentru contactele principale
- mm²
Montaj deschis la 55°C [Ith=Ie]
21 A
Putere motor maxima-Utilizare generala
20 A
Coordonare de tip "1" 690 V [gG/gL 690 V]
20 A
Accesorii optionale
LTZ00001--;LTZ00005--;LTZ00002--;LTZ00004--;LTZ0W001--;LTZ0W002--;LTZ10005--;LTZ0D311--;LTZ0D302--;LTZ0D222--;LTZ0D231--;LTZ00003--;
Rezistente de incalzire 277V 60Hz monofazat
18 A
Curent termic conventional 3 poli 50-60Hz
-
Lampi cu descarcare (Balast) 277V 60Hz monofazat
18 A
Curent nominal operational AC-4
-
Contacte auxiliare-contacte NI
3,4 gr.
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Trifazat 460 V 480 V
5 HP
Cuplu de strangere (contacte principale)
1,20 Nm
Intre bobina si contacte
400 VAC
Fuzibil max. protectie la scurtcircuit
-
Lampi cu descarcare (Balast) 480V 60Hz trifazat
18 A
Rezistente de incalzire 347V 60Hz monofazat
18 A
DC-1
-
Putere disipata
-
disipare
4,40 W
Rezistente de incalzire 480V 60Hz trifazat
18 A
60 Hz [mentinere] (VA)
4,4
Tensiunea nominala operationala
690 V
Montaj deschis la 60°C [Ith=Ie]
20 A
Montaj deschis DC-1
-
Timp de arc
10 ms
Sectiune racord (contacte auxiliare)
- mm²
CEM rezistenta la interferente
conform cu EN 60947-1
380 V 400 V
90 A
Separare sigura conform EN 61140
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Masa
- kg.
Utilizare generala c.a. (A)
10
Montaj deschis la 50°C [Ith=Ie]
21 A
Coordonare de tip "2" 690 V [gG/gL690 V]
16 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
9 A
Curent nominal operational in regim AC-1
-
AC-3 660 V 690 V [P]
4,5 kW
Curent de scurtcircuit
-
Surubelnita Philips/Pozidriv (contacte principale)
PZ 2
Curent nominal AC-3/400V
9 A
Performante in regim de motor AC-3
-
Control elevator 200V 60Hz trifazat (CP)
2
Toleranta tensiunii, functionare in c.a. [mentinere]
0,3 - 0,6 x Uc
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
AC-4 500 V [P]
2,8 kW
Capacitatea de rupere
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
9 A
AC-3 415 V [P]
5,5 kW
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
14 A
HxBxT mm
68x45x75
Toleranta tensiunii, functionare in c.a. [inchidere]
0,8 - 1,1 x Uc
Lampi cu descarcare (Balast) 347V 60Hz monofazat
18 A
Contacte auxiliare
1ND
Monofazat 115V 120V
0,50 HP
Functionare in c.a.
0,24
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat
10 A
Tinere la impuls de tensiune [Uimp]
8000 V
Sarcina pilot functionare in c.c.
P300
Trifazat 200 V 208 V
3 HP
Fabricant
Schrack
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
9 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
4,5 A
Lampi cu descarcare (Balast) 600V 60Hz trifazat
18 A
Fuzibil maxim la defect sever 600 V
25 Class RK5/20 Class J A
Curent termic conventional 1 pol montaj deschis [Ith]
50 A
Categorie produs
Power contactor
CEM interferente emise
conform cu EN 60947-1
Marime
0
Putere pentru aplicatii speciale
-
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
Contacte de forta-contacte ND
10 gr.
Curent termic conventional 1 pol montaj inchis [Ith]
45 A
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
6 A
AC-4 380 V 400 V [P]
2,5 kW
LxIxA mm
45x68x75
| Lungime | 75 mm |
| Latime | 45 mm |
| Inaltime | 68 mm |
| Greutate | 0.24 kg |
