Specificatii Tehnice
Consum de putere
-
SCCR (CB) la defect sever
65 kA
AC-3 500 V [P]
70 kW
Unelte (contacte auxiliare)
-
Functionare in c.c. [Mentinere]
1,50 W
AC-3
-
Suruburi terminale (contacte principale)
M10
AC-3 380 V 400 V [P]
45 kW
220 V 230 V
950 A
Temperatura ambianta de depozitare
-40 / +80 °C
Contacte auxiliare-contacte NI
5 gr.
Unelte (contacte principale)
-
AC-4
-
AC-1
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
50 A
Montaj deschis la 50°C [Ith=Ie]
125 A
Capacitate de rupere nominala
- kA
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
95 A
Contacte de forta-contacte ND
10 gr.
Multifilar (contacte principale)
1 x (16 - 70) / 2 x (16 - 50) mm²
Lampi cu descarcare (Balast) 600V 60Hz trifazat
100 A
AC-4 660 V 690 V [P]
35 kW
Tensiune nominala de izolatie (Ui)
690 V
a bobinei in stare rece si 1.0 x Us
-
Functionare in c.c. [Decuplare] Nota
Cel putin redresor cu riplu redus bifazat sau trifazat
Trifazat 230 V 240 V
40 HP
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat
540 A
Performante tinta (100,000 cicluri conform cu UL1995)
-
Descriere de baza

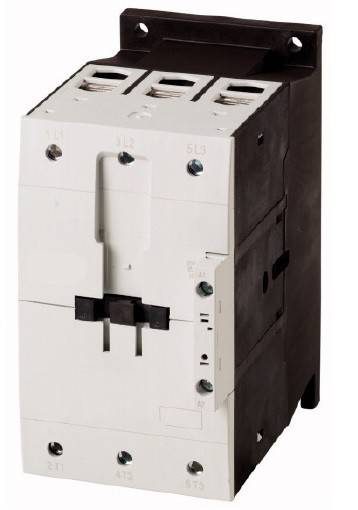

Contactor
PU
10
Control elevator 200V 60Hz trifazat (CP)
20
disipare
18,40 W
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
Rezistente de incalzire 600V 60Hz trifazat
100 A
Rezistenta la scurtcircuit
-
Monofazat 230V 240V
15 HP
PREG
2450
Rezistente de incalzire 347V 60Hz monofazat
100 A
Rezistente de incalzire 480V 60Hz trifazat
100 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
50 A
AC-3 240V [P]
32 kW
AC-3 660 V 690 V [P]
75 kW
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
95 A
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
SCCR (fuzibil) la defect sever 600 V
30/100 kA
Categoria de supratensiune/Grad de poluare
III/3
AC-3 440 V [P]
60 kW
AC-4 415 V [P]
30 kW
Intre bobina si contacte
690 VAC
220 V [Ie]
70 A
Date nominale pentru tipuri aprobate
-
Montaj deschis la 60°C [Ith=Ie]
110 A
Fuzibil maxim la defect sever 600 V
300/300 Class J A
Monofazat 115V 120V
7,50 HP
AC-3 415 V [P]
57 kW
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat
420 A
Trifazat 200 V 208 V
30 HP
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Trifazat 575 V 600 V
100 HP
LxIxA mm
90x170x160
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
100 A
Curent nominal operational in regim AC-3
-
Flexibil cu pin (contactele principale)
1 x (10 - 70) / 2 x (10 - 50) mm²
grad de protectie
IP00
Temperatura ambianta pentru montaj inchis
-25 / + 40 °C
Contacte de forta
-
AC-4 500 V [P]
36 kW
Putere motor maxima-3 faze
-
Accesorii optionale
LTZ30001--;LTZ30002--;LTZ30003--;LTZ30004--;LTZ3W001--;LTZ2W002--;LTZ10005--;LTZ3D420--;LTZ3D411--;LTZ3D402--;LTZ3D140--;LTZ3D131--;LTZ3D122--;LTZ3D113--;LTZ3D104--;LTZ3D711--;LTZ3D811--;LTZ30005--;
Lampi cu descarcare (Balast) 347V 60Hz monofazat
100 A
Putere motor maxima-Utilizare generala
125 A
Functionare in c.c. [Cuplare] Nota
RDC 24 (Umin 24 V DC/Umax 27 V DC)/ Example: US = 0.7 x Umin - 1.2 x Umax / US = 0.7 x 24V - 1.2 x 27V DC
Curent termic conventional 1 pol montaj deschis [Ith]
275 A
Montaj inchis [Ith]
100 A
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
Control elevator 600V 60Hz trifazat (CP)
75
Inbus hexagonal [contacte principale]
5 mm
Control elevator 240V 60Hz trifazat (A)
80
Masa neta
2,32 kg/m
Control elevator 600V 60Hz trifazat (A)
77
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat
90 A
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
100 A
Masiv sau multifilar (contacte principale)
single 8…3/0, double 8…2/0 AWG
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat
70 A
Lampi cu descarcare (Balast) 277V 60Hz monofazat
100 A
AC-4 380 V 400 V [P]
26 kW
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
95 A
AC-4 220 V 230 V [P]
16 kW
Timp de comutatie la 100% Us (Valoare recomandata)
-
Bare flexibile (nr. de lamele x latime x grosime)
2 x (6 x 16 x 0.8) mm
Contacte auxiliare-contacte ND
7 gr.
Control elevator 480V 60Hz trifazat (CP)
60
SCCR (fuzibil) la defect sever 480 V
30/100 kA
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Contacte auxiliare-contacte ND
7 gr.
SCCR (intreruptor automat) la defect sever 600 V
30 kA
Functionare in c.c.
2,25
AC-3 220 V 230 V [P]
30 kW
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Lungime de dezizolat (contacte auxiliare)
10 mm
660 V 690 V
800 A
Factorul de serviciu
100 % ED
AC-4 440 V [P]
32 kW
Curent nominal operational DC-1
-
Date de baza max. CB
600 A
AC-4 240 V [P]
17 kW
Intre contacte
690 VAC
Marime
3
Intreruptor automat max. la defect sever 480 V
250 A
Cuplu de strangere (contacte principale)
14 Nm
Suruburi terminale (contacte auxiliare)
M3,5
Coordonare de tip "1" 690 V [gG/gL 690 V]
200 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
95 A
Sistemul electromagnetic
-
HxBxT mm
170x90x160
Date de baza SCCR
10 kA
Control elevator 200V 60Hz trifazat (A)
62,10
Rezistente de incalzire 277V 60Hz monofazat
100 A
Performante in regim de motor AC-4
-
Trifazat 460 V 480 V
75 HP
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
37 A
Unitate de ambalare
1 m.
Putere motor maxima-monofazat
-
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
1330 A
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
50 A
Contacte de forta
3 ND
110 V [Ie]
110 A
Coordonare de tip "1" 400 V [gG/gL 500 V]
250 A
Sectiune racord pentru contactele principale
- mm²
Montaj deschis la 40°C [Ith=Ie]
130 A
Impedanta pe pol
0,6 mΩ
Lampi cu descarcare (Balast) 480V 60Hz trifazat
100 A
Functionare in c.c. [Cuplare]
90 W
60 V [Ie]
110 A
Durata de viata mecanica, in c.c.
10000000 Comutari
Curent termic conventional 3 poli 50-60Hz
-
Curent nominal operational AC-4
-
500 V
950 A
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Control elevator 240V 60Hz trifazat (CP)
30
Fuzibil max. protectie la scurtcircuit
-
Toleranta tensiunii, functionare in c.c. [inchidere]
0,7 - 1,2 x Uc
LRA 480V 60Hz trifazat
570 A
COD COMANDA
LTD39535
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
100 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
50 A
DC-1
-
Putere disipata
-
Fuzibil max. la defect sever 480 V
300/300 Class J A
Tensiunea nominala operationala
690 V
Curent nominal
95 A
Montaj deschis DC-1
-
Sectiune racord (contacte auxiliare)
- mm²
CEM rezistenta la interferente
conform cu EN 60947-1
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
50 A
Coordonare de tip "2" 690 V [gG/gL690 V]
160 A
Separare sigura conform EN 61140
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Masa
- kg.
Timp de arc
15 ms
Curent nominal operational in regim AC-1
-
Curent de scurtcircuit
-
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
100 A
Performante in regim de motor AC-3
-
Tensiune bobina DC
24V
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Capacitatea de rupere
-
Functionare in c.c. deschidere temporizata
34 ms
Montaj deschis la 55°C [Ith=Ie]
115 A
3 poli, la Ith [60°]
16,9 W
Tinere la impuls de tensiune [Uimp]
8000 V
Fabricant
Schrack
FLA 480V 60Hz trifazat
95 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
80 A
380 V 400 V
950 A
Date de baza fuzibil max.
600 A
Categorie produs
Power contactor
Lungime de dezizolat (contacte principale)
24 mm
CEM interferente emise
conform cu EN 60947-1
Operating frequency, mechanical DC operated
3600 Schaltspiele/h
Putere pentru aplicatii speciale
-
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
95 A
Contacte de forta-contacte ND
10 gr.
Control elevator 480V 60Hz trifazat (A)
77
Curent nominal AC-3/400V
95 A
Toleranta tensiunii, functionare in c.c. [mentinere]
0,15 x Uc
Coordonare de tip "2" 400 V [gG/gL 500 V]
160 A
La Ie conform AC-3/400V
12,6 W
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Curent termic conventional 1 pol montaj inchis [Ith]
250 A
Functionare in c.c. inchidere temporizata
45 ms
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
95 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
50 A
Intreruptor automat max. la defect sever 600 V
350 A
Contacte auxiliare-contacte NI
5 gr.
| Lungime | 160 mm |
| Latime | 90 mm |
| Inaltime | 170 mm |
| Greutate | 2.32 kg |
