Specificatii Tehnice
110 V [Ie]
45 A
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte principale)
3 Nm
SCCR (fuzibil) la defect sever 480 V
10/100 kA
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Curent termic conventional 1 pol montaj deschis [Ith]
117 A
Coordonare de tip "2" 690 V [gG/gL690 V]
35 A
Fuzibil maxim la defect sever 600 V
125/100 Class J A
500 V
250 A
Curent nominal
45 A
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat
180 A
3 poli, la Ith [60°]
13,2 W
Rezistente de incalzire 480V 60Hz trifazat
40 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Utilizare generala c.c. (V)
250
Temperatura ambianta pentru montaj inchis
-25 / +40 °C
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat
30 A
Montaj deschis la 60°C [Ith=Ie]
39 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
15 A
Lungime de dezizolat (contacte auxiliare)
10 mm
Control elevator 200V 60Hz trifazat (CP)
3
Montaj deschis la 40°C [Ith=Ie]
45 A
Montaj deschis la 50°C [Ith=Ie]
41 A
220 V [Ie]
45 A
Unelte (contacte auxiliare)
-
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat
240 A
Factorul de serviciu
100 % ED
AC-3
-
Lungime de dezizolat (contacte principale)
10 mm
Curent nominal operational DC-1
-
380 V 400 V
250 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
25 A
Temperatura ambianta de depozitare
-40 / +80 °C
Contacte auxiliare-contacte NI
5 gr.
Monofazat 115V 120V
2 HP
Unelte (contacte principale)
-
Intre contacte
440 VAC
Suruburi terminale (contacte auxiliare)
M3,5
Trifazat 575 V 600 V
20 HP
AC-1
-
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
40 A
Utilizare generala c.c. (A)
1
Lampi cu descarcare (Balast) 277V 60Hz monofazat
40 A
SCCR (fuzibil) la defect sever 600 V
10/100 kA
Sistemul electromagnetic
-
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
40 A
Capacitate de rupere nominala
- kA
Coordonare de tip "2" 400 V [gG/gL 500 V]
35 A
Tensiune nominala de izolatie (Ui)
690 V
Rezistente de incalzire 600V 60Hz trifazat
40 A
a bobinei in stare rece si 1.0 x Us
-
60 Hz [mentinere] (VA)
50
Temporizare la deschidere, functionare in c.a.
8 - 14
Unitate de ambalare
1 m.
Putere motor maxima-monofazat
-
Performante tinta (100,000 cicluri conform cu UL1995)
-

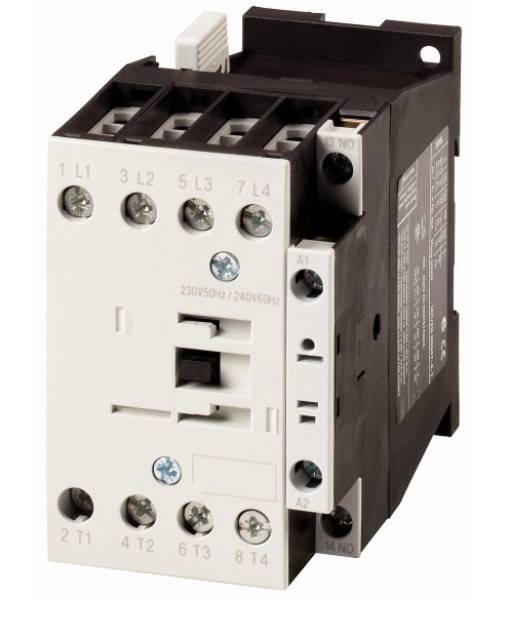

Descriere de baza
Contactor
Control elevator 240V 60Hz trifazat (A)
15,20
Fuzibil max. la defect sever 480 V
125/70 Class J A
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
PU
36
AC-3 500 V [P]
17,50 kW
Monofazat 230V 240V
5 HP
Rezistenta la scurtcircuit
-
60 V [Ie]
45 A
PREG
2450
Trifazat 460 V 480 V
15 HP
Frecventa comutarilor, functionare in c.a.
5000 Comutari/h
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
40 A
Categorie produs
4-pole contactor
Standard screwdriver [main cable]
0,8 x 5,5;1 x 9 mm
Control elevator 240V 60Hz trifazat (CP)
5
Date de baza SCCR
5 kA
Impedanta pe pol
2,7 mΩ
Standard
IEC EN 60947
Sectiune racord pentru contactele principale
- mm²
Toleranta tensiunii, functionare in c.a. [mentinere]
0,4 - 0,6 x Uc
50 Hz [mentinere] (W)
2,1
60 Hz [mentinere] (VA)
8
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
Control elevator 200V 60Hz trifazat (A)
11
220 V 230 V
250 A
Categoria de supratensiune/Grad de poluare
III/3
Control elevator 600V 60Hz trifazat (A)
17
50 Hz [inchidere] (VA)
50
Temporizare la inchidere, functionare in c.a.
16 - 22
Lampi cu descarcare (Balast) 600V 60Hz trifazat
40 A
Montaj deschis la 55°C [Ith=Ie]
40 A
Accesorii optionale
LTZ0H322--;LTZ0H502--;LTZ0H504--;LTZ0H511--;LTZ0H513--;LTZ0H520--;LTZ0H522--;LTZ0H531--;LTZ0H540--;LTZ0H911--
Marime
1
60 Hz [inchidere] (W)
40
Date nominale pentru tipuri aprobate
-
Contacte auxiliare
-
Curent termic conventional 3 poli 50-60Hz
-
Multifilar (contacte principale)
1 x 16 mm²
Date de baza max. CB
125 A
Coordonare de tip "1" 690 V [gG/gL 690 V]
50 A
AC-3 380 V 400 V [P]
11 kW
Lampi cu descarcare (Balast) 480V 60Hz trifazat
40 A
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
350 A
Durata de viata mecanica, in c.a.
10000000 Comutari
Rezistente de incalzire 277V 60Hz monofazat
40 A
Date de baza fuzibil max.
125 A
AC-3 220 V 230 V [P]
7,50 kW
Fuzibil max. protectie la scurtcircuit
-
Control elevator 600V 60Hz trifazat (CP)
15
Intre bobina si contacte
440 VAC
DC-1
-
Norme si Standarde
IEC 60947, EN 60947
Putere disipata
-
Suruburi terminale (contacte principale)
M5
Tensiunea nominala operationala
690 V
Putere motor maxima-Utilizare generala
40 A
AC-3 440 V [P]
15,50 kW
Montaj deschis DC-1
-
Curent nominal operational in regim AC-3
-
Sectiune racord (contacte auxiliare)
- mm²
Curent termic conventional 1 pol montaj inchis [Ith]
105 A
Coordonare de tip "1" 400 V [gG/gL 500 V]
100 A
Contacte de forta
-
grad de protectie
IP00
FLA 480V 60Hz trifazat
25 A
Separare sigura conform EN 61140
-
Putere motor maxima-3 faze
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Utilizare generala c.a. (A)
10
Tensiune bobina
230V
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
25 A
Curent nominal operational in regim AC-1
-
Flexibil cu pin (contactele principale)
1 x (0,75 - 16) / 2 x (0,75 - 10) mm²
Curent de scurtcircuit
-
Trifazat 200 V 208 V
7,50 HP
Rezistente de incalzire 347V 60Hz monofazat
40 A
Surubelnita Philips/Pozidriv (contacte principale)
PZ 2
AC-3 415 V [P]
14,50 kW
Performante in regim de motor AC-3
-
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Masiv sau multifilar (contacte principale)
18 - 6 AWG
Control elevator 480V 60Hz trifazat (A)
14
Capacitatea de rupere
-
SCCR (intreruptor automat) la defect sever 600 V
10/22 kA
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
40 A
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat
40 A
Toleranta tensiunii, functionare in c.a. [inchidere]
0,8 - 1,1 x Uc
COD COMANDA
LTR14543
Masa neta
0,49 kg/m
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
25 A
Sarcina pilot functionare in c.c.
P300
Tinere la impuls de tensiune [Uimp]
8000 V
60 Hz [mentinere] (W)
2,1
Fabricant
Schrack
Intreruptor automat max. la defect sever 600 V
50/32 A
Intreruptor automat max. la defect sever 480 V
50/32 A
Lampi cu descarcare (Balast) 347V 60Hz monofazat
40 A
AC-3 240V [P]
8,50 kW
Control elevator 480V 60Hz trifazat (CP)
10
Montaj inchis [Ith]
36 A
660 V 690 V
144 A
Trifazat 230 V 240 V
10 HP
Putere pentru aplicatii speciale
-
Masiv (cablu principal)
1 x (0,75 - 16) / 2 x (0,75 - 10) mm²
AC-3 660 V 690 V [P]
14 kW
SCCR (CB) la defect sever
10/65 kA
Utilizare generala c.a. (V)
600
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
LRA 480V 60Hz trifazat
150 A
Contacte de forta-contacte ND
10 gr.
Timp de comutatie la 100% Us (Valoare recomandata)
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
25 A
Contacte auxiliare-contacte ND
7 gr.
disipare
15,30 W
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
25 A
Curent nominal AC-3/400V
11 A
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
25 A
| Lungime | 58 mm |
| Latime | 85 mm |
| Greutate | 0.49 kg |
