Specificatii Tehnice
Consum de putere
-
Lungime de dezizolat (contacte auxiliare)
10 mm
Montaj deschis la 55°C [Ith=Ie]
20,50 A
Unelte (contacte auxiliare)
-
Factorul de serviciu
100 % ED
AC-3
-
Lungime de dezizolat (contacte principale)
10 mm
Curent nominal operational DC-1
-
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat
60 A
Temperatura ambianta de depozitare
-40 / +80 °C
500 V
100 A
Contacte auxiliare-contacte NI
5 gr.
Coordonare de tip "1" 400 V [gG/gL 500 V]
35 A
3 poli, la Ith [60°]
3 W
Unelte (contacte principale)
-
AC-3 440 V [P]
7,50 kW
Suruburi terminale (contacte auxiliare)
M3,5
Control elevator 600V 60Hz trifazat (CP)
5
AC-1
-
380 V 400 V
120 A
grad de protectie
IP20
60 Hz [inchidere] (W)
19
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
14 A
Sistemul electromagnetic
-
PU
102
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
12 A
Lampi cu descarcare (Balast) 600V 60Hz trifazat
20 A
220 V 230 V
120 A
Tensiune nominala de izolatie (Ui)
690 V
a bobinei in stare rece si 1.0 x Us
-
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
14 A
Unitate de ambalare
1 m.
Descriere de baza

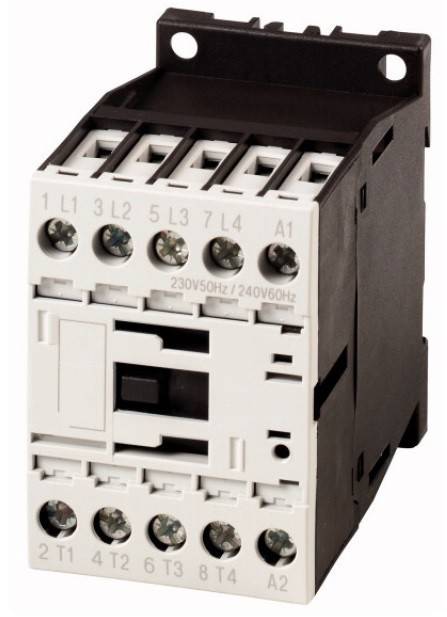

Contactor
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
60 V [Ie]
22 A
Rezistenta la scurtcircuit
-
PREG
2450
Frecventa comutarilor, functionare in c.a.
5000 Comutari/h
Categorie produs
4-pole contactor
AC-3 500 V [P]
7 kW
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
14 A
Montaj deschis la 40°C [Ith=Ie]
22 A
Date de baza SCCR
5 kA
60 Hz [mentinere] (VA)
24
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
7 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
12 A
Standard
IEC EN 60947
Sectiune racord pentru contactele principale
- mm²
Toleranta tensiunii, functionare in c.a. [mentinere]
0,4 - 0,6 x Uc
Impedanta pe pol
2,5 mΩ
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
Putere motor maxima-Utilizare generala
20 A
Categoria de supratensiune/Grad de poluare
III/3
Rezistente de incalzire 347V 60Hz monofazat
20 A
Masiv (cablu principal)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat
60 A
Date de baza max. CB
60 A
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
144 A
Date nominale pentru tipuri aprobate
-
Curent termic conventional 3 poli 50-60Hz
-
AC-3 380 V 400 V [P]
5,50 kW
Fuzibil max. la defect sever 480 V
25 Class RK5 A
Coordonare de tip "2" 400 V [gG/gL 500 V]
20 A
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat
10 A
SCCR (fuzibil) la defect sever 480 V
30 kA
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Durata de viata mecanica, in c.a.
10000000 Comutari
Cuplu de strangere (contacte principale)
1,20 Nm
Intre bobina si contacte
400 VAC
Fuzibil max. protectie la scurtcircuit
-
Suruburi terminale (contacte principale)
M3,5
Rezistente de incalzire 600V 60Hz trifazat
20 A
DC-1
-
Norme si Standarde
IEC 60947, EN 60947
Putere disipata
-
disipare
4,40 W
Curent termic conventional 1 pol montaj deschis [Ith]
60 A
Montaj inchis [Ith]
18 A
50 Hz [inchidere] (VA)
24
Tensiunea nominala operationala
690 V
Date de baza fuzibil max.
45 A
60 Hz [mentinere] (W)
1,4
Montaj deschis DC-1
-
SCCR (fuzibil) la defect sever 600 V
30 kA
Montaj deschis la 60°C [Ith=Ie]
20 A
Curent nominal operational in regim AC-3
-
Sectiune racord (contacte auxiliare)
- mm²
Fuzibil maxim la defect sever 600 V
25 Class RK5 A
Contacte de forta
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
12 A
Separare sigura conform EN 61140
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Montaj deschis la 50°C [Ith=Ie]
21 A
Tensiune bobina
230V
50 Hz [mentinere] (W)
1,4
Curent nominal operational in regim AC-1
-
220 V [Ie]
6 A
Accesorii optionale
LTZ0D222--;LTZ0D231--;LTZ0D302--;LTZ0D311--
COD COMANDA
LTR02043
AC-3 660 V 690 V [P]
6,50 kW
Curent de scurtcircuit
-
Rezistente de incalzire 480V 60Hz trifazat
20 A
Surubelnita Philips/Pozidriv (contacte principale)
PZ 2
Masa neta
0,23 kg/m
Performante in regim de motor AC-3
-
Temporizare la deschidere, functionare in c.a.
9 - 18
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
AC-3 415 V [P]
7 kW
Capacitatea de rupere
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
12 A
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
14 A
Toleranta tensiunii, functionare in c.a. [inchidere]
0,8 - 1,1 x Uc
Curent nominal AC-3/400V
5,50 A
Lampi cu descarcare (Balast) 480V 60Hz trifazat
20 A
Rezistente de incalzire 277V 60Hz monofazat
20 A
60 Hz [mentinere] (VA)
4
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat
10 A
Tinere la impuls de tensiune [Uimp]
8000 V
Temporizare la inchidere, functionare in c.a.
15 - 21
Fabricant
Schrack
AC-3 220 V 230 V [P]
3,50 kW
Standard screwdriver [main cable]
0,8 x 5,5;1 x 6 mm
Flexibil cu pin (contactele principale)
1 x (0,75 - 2.5) / 2 x (0,75 - 2.5) mm²
AC-3 240V [P]
4 kW
Coordonare de tip "2" 690 V [gG/gL690 V]
20 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
12 A
Curent termic conventional 1 pol montaj inchis [Ith]
54 A
Marime
0
Intre contacte
400 VAC
Lampi cu descarcare (Balast) 347V 60Hz monofazat
20 A
Putere pentru aplicatii speciale
-
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
Contacte de forta-contacte ND
10 gr.
Timp de comutatie la 100% Us (Valoare recomandata)
-
Contacte auxiliare-contacte ND
7 gr.
110 V [Ie]
22 A
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
10 A
Coordonare de tip "1" 690 V [gG/gL 690 V]
25 A
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Lampi cu descarcare (Balast) 277V 60Hz monofazat
20 A
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Control elevator 600V 60Hz trifazat (A)
6,10
Curent nominal
20 A
660 V 690 V
70 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Masiv sau multifilar (contacte principale)
18 - 14 AWG
Temperatura ambianta pentru montaj inchis
-25 / +40 °C
| Lungime | 45 mm |
| Latime | 68 mm |
| Greutate | 0.23 kg |
