Specificatii Tehnice
disipare
13,70 W
Control elevator 240V 60Hz trifazat (A)
68
SCCR (CB) la defect sever
65 kA
Unelte (contacte auxiliare)
-
AC-3
-
Trifazat 575 V 600 V
75 HP
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
80 A
Suruburi terminale (contacte principale)
M10
Temperatura ambianta de depozitare
-40 / +80 °C
Contacte auxiliare-contacte NI
5 gr.
Unelte (contacte principale)
-
Montaj deschis la 50°C [Ith=Ie]
98 A
AC-4
-
AC-1
-
60 Hz [mentinere] (W)
2,3
Capacitate de rupere nominala
- kA
Contacte de forta-contacte ND
10 gr.
Multifilar (contacte principale)
1 x (16 - 70) / 2 x (16 - 50) mm²
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
40 A
Lampi cu descarcare (Balast) 600V 60Hz trifazat
100 A
Tensiune nominala de izolatie (Ui)
690 V
220 V 230 V
800 A
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat
540 A
Curent termic conventional 1 pol montaj inchis [Ith]
200 A
Montaj inchis [Ith]
80 A
Performante tinta (100,000 cicluri conform cu UL1995)
-
Descriere de baza

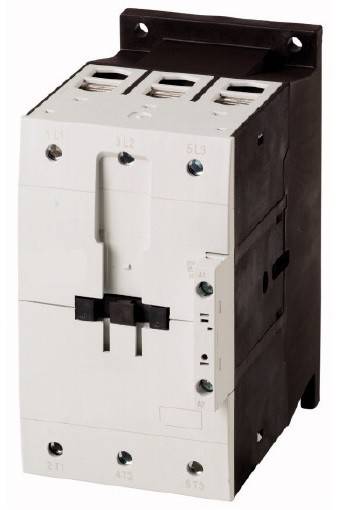

Contactor
AC-3 415 V [P]
48 kW
Control elevator 480V 60Hz trifazat (CP)
50
PU
10
Control elevator 200V 60Hz trifazat (CP)
20
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
40 A
Control elevator 480V 60Hz trifazat (A)
65
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
27 A
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
Rezistente de incalzire 600V 60Hz trifazat
100 A
Rezistenta la scurtcircuit
-
Monofazat 230V 240V
15 HP
PREG
2450
Rezistente de incalzire 347V 60Hz monofazat
100 A
Rezistente de incalzire 480V 60Hz trifazat
100 A
Masa neta
2,18 kg/m
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
SCCR (fuzibil) la defect sever 600 V
30/100 kA
Categoria de supratensiune/Grad de poluare
III/3
Intre bobina si contacte
690 VAC
220 V [Ie]
70 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
40 A
3 poli, la Ith [60°]
11,4 W
Date nominale pentru tipuri aprobate
-
Curent termic conventional 1 pol montaj deschis [Ith]
225 A
La Ie conform AC-3/400V
9 W
Fuzibil maxim la defect sever 600 V
300/300 Class J A
Monofazat 115V 120V
7,50 HP
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat
420 A
Durata de viata mecanica, in c.a.
10000000 Comutari
AC-4 500 V [P]
29 kW
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
1120 A
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
AC-4 240 V [P]
13 kW
COD COMANDA
LTD38030
LxIxA mm
90x170x160
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
100 A
Curent nominal operational in regim AC-3
-
Flexibil cu pin (contactele principale)
1 x (10 - 70) / 2 x (10 - 50) mm²
grad de protectie
IP00
Temperatura ambianta pentru montaj inchis
-25 / + 40 °C
Contacte de forta
-
Putere motor maxima-3 faze
-
Accesorii optionale
LTZ30001--;LTZ30002--;LTZ30003--;LTZ30004--;LTZ3W001--;LTZ2W002--;LTZ10005--;LTZ3D420--;LTZ3D411--;LTZ3D402--;LTZ3D140--;LTZ3D131--;LTZ3D122--;LTZ3D113--;LTZ3D104--;LTZ3D711--;LTZ3D811--;LTZ30005--;
660 V 690 V
650 A
Functionare in c.a.
2,18
Lampi cu descarcare (Balast) 347V 60Hz monofazat
100 A
LRA 480V 60Hz trifazat
480 A
Putere motor maxima-Utilizare generala
125 A
50 Hz [inchidere] (VA)
180
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
40 A
AC-3 240V [P]
27,5 kW
60 Hz [mentinere] (VA)
3,1
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
Inbus hexagonal [contacte principale]
5 mm
Trifazat 460 V 480 V
60 HP
Control elevator 240V 60Hz trifazat (CP)
25
Trifazat 230 V 240 V
30 HP
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat
90 A
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
100 A
Masiv sau multifilar (contacte principale)
single 8…3/0, double 8…2/0 AWG
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat
70 A
380 V 400 V
800 A
Lampi cu descarcare (Balast) 277V 60Hz monofazat
100 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
80 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
65 A
Timp de comutatie la 100% Us (Valoare recomandata)
-
Bare flexibile (nr. de lamele x latime x grosime)
2 x (6 x 16 x 0.8) mm
Contacte auxiliare-contacte ND
7 gr.
SCCR (fuzibil) la defect sever 480 V
30/100 kA
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
FLA 480V 60Hz trifazat
80 A
Contacte auxiliare-contacte ND
7 gr.
SCCR (intreruptor automat) la defect sever 600 V
30 kA
Control elevator 600V 60Hz trifazat (CP)
60
AC-4 440 V [P]
25 kW
Montaj deschis la 60°C [Ith=Ie]
90 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
500 V
800 A
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
40 A
Frecventa comutarilor, functionare in c.a.
3600 Comutari/h
60 Hz [mentinere] (VA)
170
Lungime de dezizolat (contacte auxiliare)
10 mm
Factorul de serviciu
100 % ED
Curent nominal operational DC-1
-
Date de baza max. CB
600 A
Trifazat 200 V 208 V
25 HP
Intre contacte
690 VAC
Marime
3
Intreruptor automat max. la defect sever 480 V
250 A
Cuplu de strangere (contacte principale)
14 Nm
AC-3 380 V 400 V [P]
37 kW
Suruburi terminale (contacte auxiliare)
M3,5
Coordonare de tip "1" 690 V [gG/gL 690 V]
200 A
AC-4 380 V 400 V [P]
20 kW
AC-4 415 V [P]
24 kW
Sistemul electromagnetic
-
HxBxT mm
170x90x160
Date de baza SCCR
10 kA
Control elevator 200V 60Hz trifazat (A)
62,10
Rezistente de incalzire 277V 60Hz monofazat
100 A
Performante in regim de motor AC-4
-
Unitate de ambalare
1 m.
Putere motor maxima-monofazat
-
50 Hz [mentinere] (VA)
3,1
Contacte de forta
3 ND
110 V [Ie]
110 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
80 A
Coordonare de tip "1" 400 V [gG/gL 500 V]
250 A
Sectiune racord pentru contactele principale
- mm²
Temporizare la inchidere, functionare in c.a.
14 - 20
Impedanta pe pol
0,6 mΩ
Montaj deschis la 55°C [Ith=Ie]
94 A
Lampi cu descarcare (Balast) 480V 60Hz trifazat
100 A
60 V [Ie]
110 A
50 Hz [mentinere] (W)
2,3
AC-3 220 V 230 V [P]
25 kW
AC-3 500 V [P]
58 kW
Temporizare la deschidere, functionare in c.a.
9 - 14
Curent nominal AC-3/400V
80 A
Curent termic conventional 3 poli 50-60Hz
-
Control elevator 600V 60Hz trifazat (A)
62
Curent nominal operational AC-4
-
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Fuzibil max. protectie la scurtcircuit
-
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
100 A
DC-1
-
Putere disipata
-
Curent nominal
80 A
Fuzibil max. la defect sever 480 V
300/300 Class J A
Tensiunea nominala operationala
690 V
Montaj deschis DC-1
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
40 A
Sectiune racord (contacte auxiliare)
- mm²
CEM rezistenta la interferente
conform cu EN 60947-1
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
80 A
Coordonare de tip "2" 690 V [gG/gL690 V]
160 A
Separare sigura conform EN 61140
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Masa
- kg.
Timp de arc
15 ms
Curent nominal operational in regim AC-1
-
Curent de scurtcircuit
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
80 A
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
100 A
AC-4 220 V 230 V [P]
11,5 kW
Performante in regim de motor AC-3
-
Toleranta tensiunii, functionare in c.a. [mentinere]
0,3 - 0,6 x Uc
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Capacitatea de rupere
-
AC-3 440 V [P]
51 kW
Toleranta tensiunii, functionare in c.a. [inchidere]
0,8 - 1,1 x Uc
Tinere la impuls de tensiune [Uimp]
8000 V
Fabricant
Schrack
Tensiune bobina
24V
Date de baza fuzibil max.
600 A
Categorie produs
Power contactor
Lungime de dezizolat (contacte principale)
24 mm
CEM interferente emise
conform cu EN 60947-1
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
80 A
Putere pentru aplicatii speciale
-
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
AC-4 660 V 690 V [P]
26 kW
Contacte de forta-contacte ND
10 gr.
Coordonare de tip "2" 400 V [gG/gL 500 V]
160 A
AC-3 660 V 690 V [P]
63 kW
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Intreruptor automat max. la defect sever 600 V
350 A
Montaj deschis la 40°C [Ith=Ie]
110 A
Contacte auxiliare-contacte NI
5 gr.
| Lungime | 160 mm |
| Latime | 90 mm |
| Inaltime | 170 mm |
| Greutate | 2.18 kg |
