Specificatii Tehnice
Contacte auxiliare-contacte NI
5 gr.
AC-3 380 V 400 V [P]
30 kW
Consum de putere
-
SCCR (CB) la defect sever
65 kA
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
65 A
Unelte (contacte auxiliare)
-
Lampi cu descarcare (Balast) 600V 60Hz trifazat
88 A
AC-3
-
Functionare in c.c. deschidere temporizata
24 ms
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
65 A
Temperatura ambianta de depozitare
-40 / +80 °C
Contacte auxiliare-contacte NI
5 gr.
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
65 A
380 V 400 V
650 A
Intreruptor automat max. la defect sever 480 V
100 A
Unelte (contacte principale)
-
Rezistente de incalzire 480V 60Hz trifazat
88 A
AC-4
-
AC-1
-
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
25 A
Capacitate de rupere nominala
- kA
Contacte de forta-contacte ND
10 gr.
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
25 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
25 A
Control elevator 480V 60Hz trifazat (CP)
30
Functionare in c.c. [Mentinere]
1 W
Tensiune nominala de izolatie (Ui)
690 V
Functionare in c.c. [Cuplare]
24 W
a bobinei in stare rece si 1.0 x Us
-
Functionare in c.c. [Decuplare] Nota
Cel putin redresor cu riplu redus bifazat sau trifazat
Performante tinta (100,000 cicluri conform cu UL1995)
-
Masa neta
1,05 kg/m

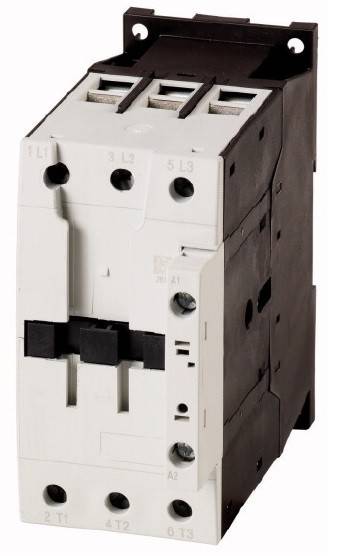

Descriere de baza
Contactor
AC-3 240V [P]
22 kW
AC-4 380 V 400 V [P]
12 kW
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
Rezistenta la scurtcircuit
-
Monofazat 230V 240V
15 HP
PREG
2450
Trifazat 575 V 600 V
60 HP
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
25 A
AC-3 660 V 690 V [P]
35 kW
Control elevator 600V 60Hz trifazat (A)
41
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
SCCR (fuzibil) la defect sever 600 V
30/100 kA
Categoria de supratensiune/Grad de poluare
III/3
Control elevator 200V 60Hz trifazat (CP)
10
Fuzibil maxim la defect sever 600 V
250/150 Class J A
Multifilar (contacte principale)
1 x (16 - 50) / 2 x (16 - 35) mm²
AC-3 440 V [P]
41 kW
Date nominale pentru tipuri aprobate
-
AC-4 500 V [P]
16 kW
Trifazat 200 V 208 V
20 HP
Functionare in c.c. inchidere temporizata
54 ms
Intreruptor automat max. la defect sever 600 V
250 A
Accesorii optionale
LTZ30001--;LTZ30002--;LTZ30003--;LTZ30004--;LTZ2W001--;LTZ2W002--;LTZ10005--;LTZ3D420--;LTZ3D411--;LTZ3D402--;LTZ3D140--;LTZ3D131--;LTZ3D122--;LTZ3D113--;LTZ3D104--;LTZ3D711--;LTZ3D811--;
LxIxA mm
55x115x132
Rezistente de incalzire 600V 60Hz trifazat
88 A
Montaj deschis la 50°C [Ith=Ie]
88 A
Coordonare de tip "2" 690 V [gG/gL690 V]
80 A
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Coordonare de tip "2" 400 V [gG/gL 500 V]
125 A
Intre bobina si contacte
440 VAC
COD COMANDA
LTD26535
Date de baza max. CB
250 A
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
Curent nominal operational in regim AC-3
-
grad de protectie
IP00
Temperatura ambianta pentru montaj inchis
-25 / + 40 °C
Contacte de forta
-
220 V [Ie]
65 A
Putere motor maxima-3 faze
-
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
25 A
AC-3 220 V 230 V [P]
20 kW
Suruburi terminale (contacte principale)
M6
Impedanta pe pol
1,9 mΩ
Functionare in c.c. [Cuplare] Nota
RDC 24 (Umin 24 V DC/Umax 27 V DC)/ Example: US = 0.7 x Umin - 1.2 x Umax / US = 0.7 x 24V - 1.2 x 27V DC
Marime
2
Rezistente de incalzire 277V 60Hz monofazat
88 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
65 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
25 A
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
Flexibil cu pin (contactele principale)
1 x (0,75 - 35) / 2 x (0,75 - 25) mm²
Control elevator 240V 60Hz trifazat (A)
42
60 V [Ie]
72 A
Masiv (cablu principal)
1 x (0,75 - 16) / 2 x (0,75 - 16) mm²
Fuzibil max. la defect sever 480 V
250/150 Class J A
Standard screwdriver [main cable]
0,8 x 5,5;1 x 6 mm
Curent nominal AC-3/400V
65 A
Control elevator 480V 60Hz trifazat (A)
40
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
65 A
Lampi cu descarcare (Balast) 277V 60Hz monofazat
88 A
Control elevator 200V 60Hz trifazat (A)
32,20
220 V 230 V
650 A
LRA 480V 60Hz trifazat
390 A
Timp de comutatie la 100% Us (Valoare recomandata)
-
Contacte auxiliare-contacte ND
7 gr.
SCCR (fuzibil) la defect sever 480 V
30/100 kA
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Operating frequency, mechanical DC operated
5000 Schaltspiele/h
Contacte auxiliare-contacte ND
7 gr.
SCCR (intreruptor automat) la defect sever 600 V
30 kA
AC-4 415 V [P]
13 kW
Montaj deschis la 60°C [Ith=Ie]
80 A
Montaj inchis [Ith]
72 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Lungime de dezizolat (contacte auxiliare)
10 mm
Control elevator 240V 60Hz trifazat (CP)
15
Putere motor maxima-Utilizare generala
88 A
La Ie conform AC-3/400V
17,1 W
Factorul de serviciu
100 % ED
Curent nominal operational DC-1
-
Cuplu de strangere (contacte principale)
3,30 Nm
Lampi cu descarcare (Balast) 480V 60Hz trifazat
88 A
Trifazat 460 V 480 V
50 HP
Intre contacte
440 VAC
Suruburi terminale (contacte auxiliare)
M3,5
Montaj deschis la 40°C [Ith=Ie]
98 A
Sistemul electromagnetic
-
AC-3 415 V [P]
39 kW
Date de baza SCCR
10 kA
AC-4 660 V 690 V [P]
17 kW
Control elevator 600V 60Hz trifazat (CP)
40
Performante in regim de motor AC-4
-
AC-4 440 V [P]
14 kW
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
88 A
Unitate de ambalare
1 m.
Putere motor maxima-monofazat
-
Trifazat 230 V 240 V
25 HP
AC-4 240 V [P]
7,5 kW
Contacte de forta
3 ND
Monofazat 115V 120V
5 HP
Lungime de dezizolat (contacte principale)
14 mm
3 poli, la Ith [60°]
25,9 W
Coordonare de tip "1" 400 V [gG/gL 500 V]
250 A
Sectiune racord pentru contactele principale
- mm²
Date de baza fuzibil max.
250 A
Curent termic conventional 1 pol montaj inchis [Ith]
180 A
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
88 A
AC-4 220 V 230 V [P]
7 kW
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
65 A
Durata de viata mecanica, in c.c.
10000000 Comutari
Curent termic conventional 3 poli 50-60Hz
-
Curent nominal operational AC-4
-
HxBxT mm
115x55x132
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Coordonare de tip "1" 690 V [gG/gL 690 V]
100 A
Fuzibil max. protectie la scurtcircuit
-
Toleranta tensiunii, functionare in c.c. [inchidere]
0,7 - 1,2 x Uc
disipare
26,90 W
DC-1
-
Putere disipata
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
37 A
110 V [Ie]
72 A
Tensiunea nominala operationala
690 V
Masiv sau multifilar (contacte principale)
single 14 - 1, double 14 - 2 AWG
Montaj deschis DC-1
-
Timp de arc
10 ms
Sectiune racord (contacte auxiliare)
- mm²
CEM rezistenta la interferente
conform cu EN 60947-1
AC-3 500 V [P]
47 kW
Lampi cu descarcare (Balast) 347V 60Hz monofazat
88 A
Separare sigura conform EN 61140
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Masa
- kg.
Curent nominal operational in regim AC-1
-
Curent de scurtcircuit
-
Surubelnita Philips/Pozidriv (contacte principale)
PZ 2
Performante in regim de motor AC-3
-
Tensiune bobina DC
24V
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
660 V 690 V
370 A
Capacitatea de rupere
-
Curent nominal
65 A
FLA 480V 60Hz trifazat
65 A
Montaj deschis la 55°C [Ith=Ie]
83 A
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
88 A
Curent termic conventional 1 pol montaj deschis [Ith]
200 A
Tinere la impuls de tensiune [Uimp]
8000 V
Bare flexibile (nr. de lamele x latime x grosime)
2 x (6 x 9 x 0.8) mm
Fabricant
Schrack
Categorie produs
Power contactor
CEM interferente emise
conform cu EN 60947-1
Putere pentru aplicatii speciale
-
500 V
650 A
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
88 A
PU
25
Contacte de forta-contacte ND
10 gr.
Rezistente de incalzire 347V 60Hz monofazat
88 A
Toleranta tensiunii, functionare in c.c. [mentinere]
0,15 x Uc
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
910 A
Functionare in c.c.
1,05
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
20 A
| Lungime | 132.1 mm |
| Latime | 55 mm |
| Inaltime | 115 mm |
| Greutate | 1.05 kg |
