Specificatii Tehnice
Consum de putere
-
Coordonare de tip "2" 400 V [gG/gL 500 V]
63 A
SCCR (CB) la defect sever
65 kA
Control elevator 480V 60Hz trifazat (CP)
25
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
74 A
Control elevator 200V 60Hz trifazat (A)
25,30
220 V [Ie]
45 A
Unelte (contacte auxiliare)
-
AC-3
-
Curent nominal AC-3/400V
40 A
Functionare in c.c. deschidere temporizata
24 ms
Coordonare de tip "2" 690 V [gG/gL690 V]
50 A
Temperatura ambianta de depozitare
-40 / +80 °C
Contacte auxiliare-contacte NI
5 gr.
AC-3 415 V [P]
24 kW
Intreruptor automat max. la defect sever 480 V
100 A
Unelte (contacte principale)
-
AC-4
-
AC-1
-
Capacitate de rupere nominala
- kA
Contacte de forta-contacte ND
10 gr.
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
14 A
AC-4 660 V 690 V [P]
12 kW
Curent termic conventional 1 pol montaj inchis [Ith]
112 A
Functionare in c.c. [Mentinere]
1 W
Rezistente de incalzire 480V 60Hz trifazat
79 A
Tensiune nominala de izolatie (Ui)
690 V
Functionare in c.c. [Cuplare]
24 W
a bobinei in stare rece si 1.0 x Us
-
Rezistente de incalzire 277V 60Hz monofazat
79 A
Functionare in c.c. [Decuplare] Nota
Cel putin redresor cu riplu redus bifazat sau trifazat
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
18 A
500 V
400 A
Masa neta
1,05 kg/m

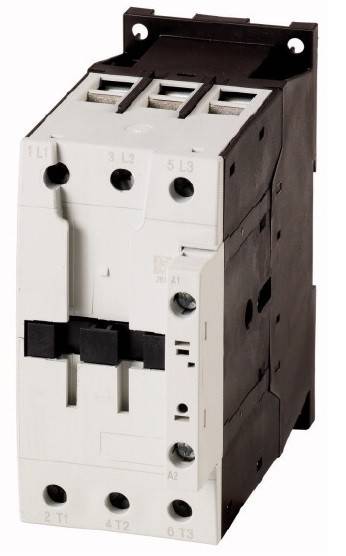

Descriere de baza
Contactor
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
18 A
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
74 A
Putere motor maxima-Utilizare generala
63 A
Lampi cu descarcare (Balast) 277V 60Hz monofazat
79 A
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
Rezistenta la scurtcircuit
-
PREG
2450
AC-4 500 V [P]
11 kW
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
SCCR (fuzibil) la defect sever 600 V
30/100 kA
Categoria de supratensiune/Grad de poluare
III/3
Fuzibil maxim la defect sever 600 V
250/150 Class J A
660 V 690 V
250 A
Multifilar (contacte principale)
1 x (16 - 50) / 2 x (16 - 35) mm²
Curent nominal
40 A
Date nominale pentru tipuri aprobate
-
Functionare in c.c. inchidere temporizata
54 ms
disipare
11,30 W
Intreruptor automat max. la defect sever 600 V
250 A
LxIxA mm
55x115x132
Control elevator 240V 60Hz trifazat (A)
28
AC-4 415 V [P]
9,5 kW
Coordonare de tip "1" 400 V [gG/gL 500 V]
125 A
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
74 A
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
40 A
Montaj deschis la 55°C [Ith=Ie]
55 A
Intre bobina si contacte
440 VAC
Date de baza max. CB
250 A
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
AC-3 380 V 400 V [P]
18,5 kW
Curent nominal operational in regim AC-3
-
La Ie conform AC-3/400V
6,6 W
grad de protectie
IP00
Temperatura ambianta pentru montaj inchis
-25 / + 40 °C
Contacte de forta
-
Trifazat 460 V 480 V
30 HP
Putere motor maxima-3 faze
-
Suruburi terminale (contacte principale)
M6
Impedanta pe pol
1,9 mΩ
Functionare in c.c. [Cuplare] Nota
RDC 24 (Umin 24 V DC/Umax 27 V DC)/ Example: US = 0.7 x Umin - 1.2 x Umax / US = 0.7 x 24V - 1.2 x 27V DC
Marime
2
Rezistente de incalzire 600V 60Hz trifazat
79 A
AC-4 440 V [P]
10 kW
AC-4 380 V 400 V [P]
9 kW
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
18 A
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
Flexibil cu pin (contactele principale)
1 x (0,75 - 35) / 2 x (0,75 - 25) mm²
Masiv (cablu principal)
1 x (0,75 - 16) / 2 x (0,75 - 16) mm²
Fuzibil max. la defect sever 480 V
250/150 Class J A
Standard screwdriver [main cable]
0,8 x 5,5;1 x 6 mm
AC-3 440 V [P]
25 kW
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
25 A
Montaj deschis la 60°C [Ith=Ie]
50 A
Timp de comutatie la 100% Us (Valoare recomandata)
-
Contacte auxiliare-contacte ND
7 gr.
SCCR (fuzibil) la defect sever 480 V
30/100 kA
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Operating frequency, mechanical DC operated
5000 Schaltspiele/h
Montaj deschis la 40°C [Ith=Ie]
60 A
Contacte auxiliare-contacte ND
7 gr.
SCCR (intreruptor automat) la defect sever 600 V
30 kA
380 V 400 V
400 A
Montaj deschis la 50°C [Ith=Ie]
57 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Control elevator 200V 60Hz trifazat (CP)
7,50
Trifazat 230 V 240 V
15 HP
AC-3 220 V 230 V [P]
12,5 kW
Lungime de dezizolat (contacte auxiliare)
10 mm
Trifazat 575 V 600 V
40 HP
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
18 A
Curent termic conventional 1 pol montaj deschis [Ith]
125 A
Lampi cu descarcare (Balast) 600V 60Hz trifazat
79 A
Control elevator 600V 60Hz trifazat (CP)
30
Factorul de serviciu
100 % ED
Curent nominal operational DC-1
-
Cuplu de strangere (contacte principale)
3,30 Nm
Trifazat 200 V 208 V
10 HP
Control elevator 240V 60Hz trifazat (CP)
10
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
18 A
Intre contacte
440 VAC
Suruburi terminale (contacte auxiliare)
M3,5
COD COMANDA
LTD24035
Sistemul electromagnetic
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
40 A
Date de baza SCCR
10 kA
Performante in regim de motor AC-4
-
Unitate de ambalare
1 m.
Putere motor maxima-monofazat
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
40 A
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
18 A
Lampi cu descarcare (Balast) 480V 60Hz trifazat
79 A
Contacte de forta
3 ND
AC-3 240V [P]
13,5 kW
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
560 A
Lungime de dezizolat (contacte principale)
14 mm
Sectiune racord pentru contactele principale
- mm²
Date de baza fuzibil max.
250 A
Coordonare de tip "1" 690 V [gG/gL 690 V]
80 A
Accesorii optionale
LTZ3D420--; LTZ3D411--; LTZ3D402--; LTZ3D140--; LTZ3D131--; LTZ3D122--; LTZ3D113--; LTZ3D104--; LTZ3D711--; LTZ3D811--;
3 poli, la Ith [60°]
10,3 W
Control elevator 480V 60Hz trifazat (A)
34
Durata de viata mecanica, in c.c.
10000000 Comutari
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
40 A
Curent termic conventional 3 poli 50-60Hz
-
Curent nominal operational AC-4
-
HxBxT mm
115x55x132
Lampi cu descarcare (Balast) 347V 60Hz monofazat
79 A
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Fuzibil max. protectie la scurtcircuit
-
Toleranta tensiunii, functionare in c.c. [inchidere]
0,7 - 1,2 x Uc
AC-3 500 V [P]
28 kW
DC-1
-
Putere disipata
-
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
40 A
Montaj inchis [Ith]
45 A
Tensiunea nominala operationala
690 V
Masiv sau multifilar (contacte principale)
single 14 - 1, double 14 - 2 AWG
Montaj deschis DC-1
-
Timp de arc
10 ms
Sectiune racord (contacte auxiliare)
- mm²
CEM rezistenta la interferente
conform cu EN 60947-1
Separare sigura conform EN 61140
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Masa
- kg.
110 V [Ie]
50 A
Curent nominal operational in regim AC-1
-
Curent de scurtcircuit
-
Surubelnita Philips/Pozidriv (contacte principale)
PZ 2
Rezistente de incalzire 347V 60Hz monofazat
79 A
AC-3 660 V 690 V [P]
23 kW
Performante in regim de motor AC-3
-
Tensiune bobina DC
24V
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
60 V [Ie]
50 A
Capacitatea de rupere
-
Monofazat 230V 240V
7,50 HP
220 V 230 V
400 A
Control elevator 600V 60Hz trifazat (A)
32
AC-4 220 V 230 V [P]
5 kW
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
74 A
Tinere la impuls de tensiune [Uimp]
8000 V
Bare flexibile (nr. de lamele x latime x grosime)
2 x (6 x 9 x 0.8) mm
AC-4 240 V [P]
5,5 kW
Fabricant
Schrack
Categorie produs
Power contactor
CEM interferente emise
conform cu EN 60947-1
Putere pentru aplicatii speciale
-
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
PU
25
Contacte de forta-contacte ND
10 gr.
Toleranta tensiunii, functionare in c.c. [mentinere]
0,15 x Uc
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Functionare in c.c.
1,05
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
40 A
Monofazat 115V 120V
3 HP
Contacte auxiliare-contacte NI
5 gr.
| Lungime | 132.1 mm |
| Latime | 55 mm |
| Inaltime | 115 mm |
| Greutate | 1.05 kg |
