Specificatii Tehnice
Sarcina pilot functionare in c.a.
A600
Consum de putere
-
Control elevator 200V 60Hz trifazat (CP)
3
HxBxT mm
85x45x97
Unelte (contacte auxiliare)
-
Functionare in c.c. inchidere temporizata
47 ms
AC-3
-
Lungime de dezizolat (contacte principale)
10 mm
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 240 V [Ie]
13 A
Temperatura ambianta de depozitare
-40 / +80 °C
Contacte auxiliare-contacte NI
5 gr.
Monofazat 115V 120V
2 HP
60 V [Ie]
40 A
Unelte (contacte principale)
-
Contacte auxiliare-contacte NI
3,5 gr.
AC-4
-
AC-1
-
Lampi cu descarcare (Balast) 277V 60Hz monofazat
40 A
Utilizare generala c.c. (A)
1
AC-4 240 V [P]
4 kW
Capacitate de rupere nominala
- kA
Montaj deschis la 60°C [Ith=Ie]
40 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 500 V [Ie]
13 A
Tensiune nominala de izolatie (Ui)
690 V
a bobinei in stare rece si 1.0 x Us
-
Functionare in c.c. [Decuplare] Nota
Cel putin redresor cu riplu redus bifazat sau trifazat
Performante tinta (100,000 cicluri conform cu UL1995)
-
Descriere de baza

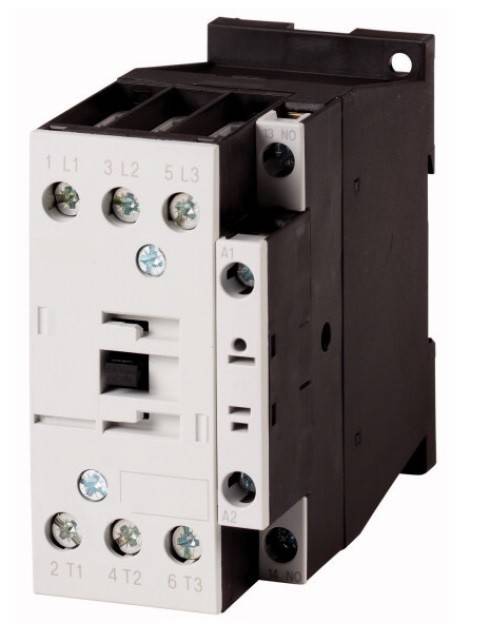

Contactor
AC-3 240V [P]
8,5 kW
Surubelnita standard (contacte auxiliare)
0,8 x 5,5;1 x 6
Rezistenta la scurtcircuit
-
PREG
2450
660 V 690 V
150 A
AC-4 660 V 690 V [P]
8,5 kW
AC-4 220 V 230 V [P]
3,5 kW
AC-3 415 V [P]
14,5 kW
Surubelnita Philips/Pozidriv (contacte auxiliare)
PZ 2
Control elevator 200V 60Hz trifazat (A)
11
Categoria de supratensiune/Grad de poluare
III/3
Control elevator 600V 60Hz trifazat (A)
17
Lampi cu descarcare (Balast) 600V 60Hz trifazat
40 A
Date nominale pentru tipuri aprobate
-
AC-4 500 V [P]
8 kW
Masa neta
0,53 kg/m
Contacte auxiliare
-
disipare
11,70 W
Multifilar (contacte principale)
1 x 16 mm²
Date de baza max. CB
125 A
Curent nominal
25 A
AC-3 380 V 400 V [P]
11 kW
Lampi cu descarcare (Balast) 480V 60Hz trifazat
40 A
Norme si Standarde
EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508
Control elevator 600V 60Hz trifazat (CP)
15
Intre bobina si contacte
440 VAC
Standard
IEC EN 60947-4-1;IEC EN 60947-5-1;UL 508
AC-3 440 V [P]
15,5 kW
Putere motor maxima-Utilizare generala
40 A
Curent termic conventional 1 pol montaj inchis [Ith]
90 A
Curent nominal operational in regim AC-3
-
Coordonare de tip "1" 400 V [gG/gL 500 V]
100 A
grad de protectie
IP00
Temperatura ambianta pentru montaj inchis
-25 / + 40 °C
Contacte de forta
-
FLA 480V 60Hz trifazat
25 A
Putere motor maxima-3 faze
-
Functionare in c.c. [Cuplare] Nota
RDC 24 (Umin 24 V DC/Umax 27 V DC)/ Example: US = 0.7 x Umin - 1.2 x Umax / US = 0.7 x 24V - 1.2 x 27V DC
Trifazat 200 V 208 V
7,50 HP
Rezistente de incalzire 347V 60Hz monofazat
40 A
Rezistenta la socuri mecanice-soc semisinusoidal orizontal
-
220 V [Ie]
40 A
Curent termic conventional 1 pol montaj deschis [Ith]
100 A
Standard screwdriver [main cable]
0,8 x 5,5;1 x 6 mm
Lampi cu descarcare (Balast) 347V 60Hz monofazat
40 A
Contacte auxiliare inglobate
1ND
Trifazat 230 V 240 V
10 HP
AC-4 380 V 400 V [P]
6 kW
Masiv (cablu principal)
1 x (0,75 - 16) / 2 x (0,75 - 10) mm²
AC-3 660 V 690 V [P]
14 kW
SCCR (CB) la defect sever
10/65 kA
Utilizare generala c.a. (V)
600
LRA 480V 60Hz trifazat
150 A
Timp de comutatie la 100% Us (Valoare recomandata)
-
Contacte auxiliare-contacte ND
7 gr.
Flexibil cu bucsa de sertizare [conductoare auxiliare]
1 x (0,75 - 2,5) / 2 x (0,75 - 2,5) mm²
Operating frequency, mechanical DC operated
5000 Schaltspiele/h
Control refrigerare (numai CSA) LRA 600V 60Hz trifazat
180 A
La Ie conform AC-3/400V
4,2 W
Rezistente de incalzire 480V 60Hz trifazat
40 A
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
Utilizare generala c.c. (V)
250
Control refrigerare (numai CSA) FLA 600V 60Hz trifazat
30 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 660 V 690 V [Ie]
15 A
Lungime de dezizolat (contacte auxiliare)
10 mm
Montaj deschis la 40°C [Ith=Ie]
45 A
Control refrigerare (numai CSA) LRA 480V 60Hz trifazat
240 A
Factorul de serviciu
100 % ED
Curent nominal operational DC-1
-
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 220 V 230 V [Ie]
25 A
380 V 400 V
250 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 660 V 690 V [Ie]
10 A
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 440 V [Ie]
13 A
Intre contacte
440 VAC
Suruburi terminale (contacte auxiliare)
M3,5
Montaj deschis la 50°C [Ith=Ie]
43 A
Trifazat 575 V 600 V
20 HP
Lampi cu incandescenta (Wolfram) 277V 60Hz monofazat
40 A
SCCR (fuzibil) la defect sever 600 V
10/100 kA
Lampi cu incandescenta (Wolfram) 480V 60Hz trifazat
40 A
Sistemul electromagnetic
-
Coordonare de tip "2" 400 V [gG/gL 500 V]
35 A
Curent nominal AC-3/400V
25 A
AC-4 440 V [P]
7 kW
Rezistente de incalzire 600V 60Hz trifazat
40 A
Performante in regim de motor AC-4
-
AC-3 220 V 230 V [P]
7,5 kW
Unitate de ambalare
1 m.
Putere motor maxima-monofazat
-
Control elevator 240V 60Hz trifazat (A)
15,20
Montaj deschis AC-4, 3poli, 50 – 60 Hz 220 V 230 V [Ie]
13 A
Contacte de forta
3 ND
Fuzibil max. la defect sever 480 V
125/70 Class J A
Monofazat 230V 240V
5 HP
Trifazat 460 V 480 V
15 HP
Lampi cu incandescenta (Wolfram) 600V 60Hz trifazat
40 A
Functionare in c.c. [Cuplare]
12 W
Date de baza SCCR
5 kA
Control elevator 240V 60Hz trifazat (CP)
5
Impedanta pe pol
2,7 mΩ
Functionare in c.c.
0,53
Sectiune racord pentru contactele principale
- mm²
COD COMANDA
LTD12515
220 V 230 V
250 A
Functionare in c.c. deschidere temporizata
30 ms
Marime
1
Durata de viata mecanica, in c.c.
10000000 Comutari
Montaj deschis la 55°C [Ith=Ie]
42 A
Masiv sau multifilar (contacte principale)
single 18 - 6, double 18 - 8 AWG
Curent termic conventional 3 poli 50-60Hz
-
Coordonare de tip "1" 690 V [gG/gL 690 V]
50 A
Curent nominal operational AC-4
-
Temperatura ambianta pentru montaj deschis
-25 / +60 °C
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
350 A
Rezistente de incalzire 277V 60Hz monofazat
40 A
Date de baza fuzibil max.
125 A
Fuzibil max. protectie la scurtcircuit
-
Toleranta tensiunii, functionare in c.c. [inchidere]
0,7 - 1,2 x Uc
DC-1
-
Putere disipata
-
3 poli, la Ith [60°]
10,8 W
Suruburi terminale (contacte principale)
M5
110 V [Ie]
40 A
Accesorii optionale
LTZ1W001--;LTZ1W002--;LTZ10005--;LTZ0D311--;LTZ0D302--;LTZ0D222--;LTZ0D231--;LTZ10006--;LTZ10001--;LTZ10004--;LTZ10003--;LTZ10002--
Tensiunea nominala operationala
690 V
Montaj deschis DC-1
-
Timp de arc
10 ms
Sectiune racord (contacte auxiliare)
- mm²
CEM rezistenta la interferente
conform cu EN 60947-1
AC-3 500 V [P]
17,5 kW
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 415 V [Ie]
13 A
Separare sigura conform EN 61140
-
Actionare frontala (EN50724)
Cu degetul si cu dosul palmei
Masa
- kg.
Utilizare generala c.a. (A)
10
Functionare in c.c. [Mentinere]
0,90 W
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 440 V [Ie]
25 A
Curent nominal operational in regim AC-1
-
Flexibil cu pin (contactele principale)
1 x (0,75 - 16) / 2 x (0,75 - 10) mm²
Curent de scurtcircuit
-
Surubelnita Philips/Pozidriv (contacte principale)
PZ 2
Contacte auxiliare-contacte ND
5,3 gr.
PU
64
Performante in regim de motor AC-3
-
Tensiune bobina DC
24V
Masiv sau multifilar (contacte auxiliare)
18 - 14 AWG
Control elevator 480V 60Hz trifazat (A)
14
AC-4 415 V [P]
6,5 kW
Capacitatea de rupere
-
SCCR (intreruptor automat) la defect sever 600 V
10/22 kA
Lampi cu incandescenta (Wolfram) 347V 60Hz monofazat
40 A
Cuplu de strangere (contacte principale)
3,2 Nm
Control refrigerare (numai CSA) FLA 480V 60Hz trifazat
40 A
Contacte auxiliare
1ND
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 380 V 400 V [Ie]
25 A
Tinere la impuls de tensiune [Uimp]
8000 V
Sarcina pilot functionare in c.c.
P300
LxIxA mm
45x85x97
Fabricant
Schrack
Intreruptor automat max. la defect sever 600 V
50/32 A
Intreruptor automat max. la defect sever 480 V
50/32 A
Contacte de forta-contacte ND
6,9 gr.
Montaj deschis AC-4, 3 poli, 50 – 60 Hz 380 V 400 V [Ie]
13 A
Control elevator 480V 60Hz trifazat (CP)
10
Montaj inchis [Ith]
36 A
Categorie produs
Power contactor
CEM interferente emise
conform cu EN 60947-1
Putere pentru aplicatii speciale
-
Masiv (contacte auxiliare)
1 x (0,75 - 4) / 2 x (0,75 - 2,5) mm²
Contacte de forta-contacte ND
10 gr.
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 500 V [Ie]
25 A
Montaj deschis AC-3, 3poli: 50 – 60 Hz 415 V [Ie]
25 A
Toleranta tensiunii, functionare in c.c. [mentinere]
0,15 x Uc
Montaj deschis AC-3, 3 poli: 50 – 60 Hz 240 V [Ie]
25 A
Rezistenta la socuri mecanice-soc semisinusoidal 10ms
-
SCCR (fuzibil) la defect sever 480 V
10/100 kA
Cuplu de strangere (contacte auxiliare)
1,20 Nm
Coordonare de tip "2" 690 V [gG/gL690 V]
35 A
Fuzibil maxim la defect sever 600 V
125/100 Class J A
500 V
250 A
| Lungime | 97.4 mm |
| Latime | 45 mm |
| Inaltime | 85 mm |
| Greutate | 0.53 kg |
