Specificatii Tehnice
Schock time sine-wave 20ms
-
Power loss per pole
5,5 W
Durata de viata mecanica, in c.a.
10000000 Comutari
Clasa de functionare
gL(gG)
Philips/Pozidriv screwdr. [control circuit cables]
Pz 2
Categoria de supratensiune/Grad de poluare
Ⅰbis Ⅳ/3
Flexibil cu pin (contactele principale)
10-35 mm²
Conditii climatice
Caldura umeda constanta, conform cu IEC 60068-2-78;Caldura umeda ciclica, conform cu IEC 60068-2-30
AC-3 440 V [P]
37 kW
Descriere electrica CAD

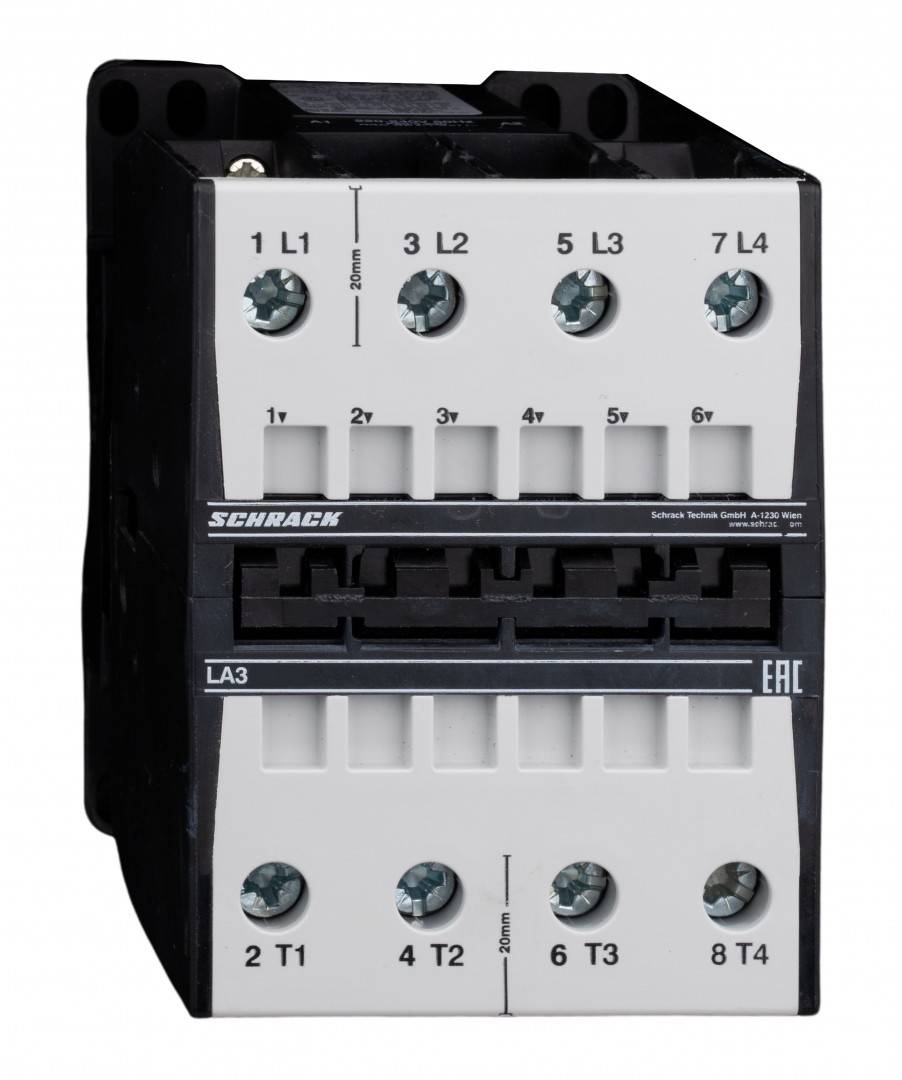

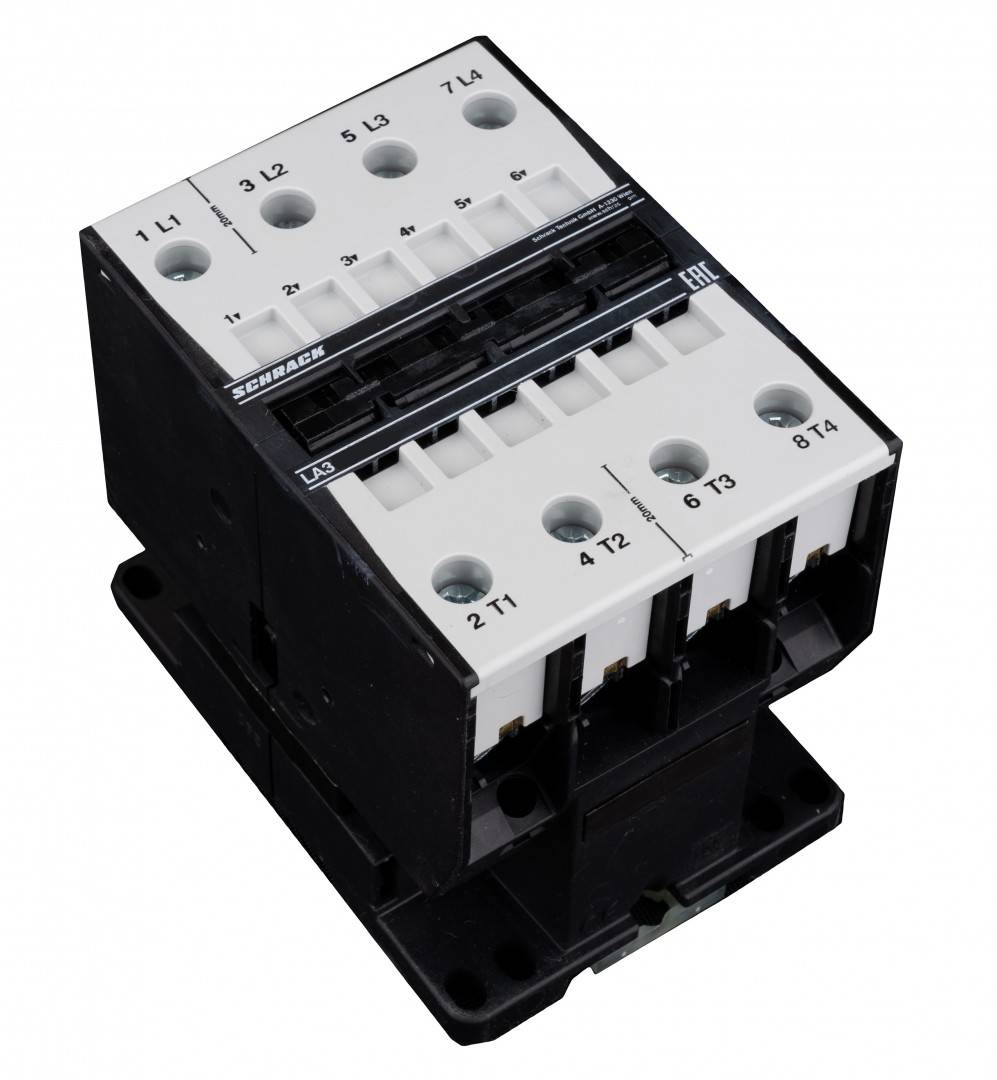

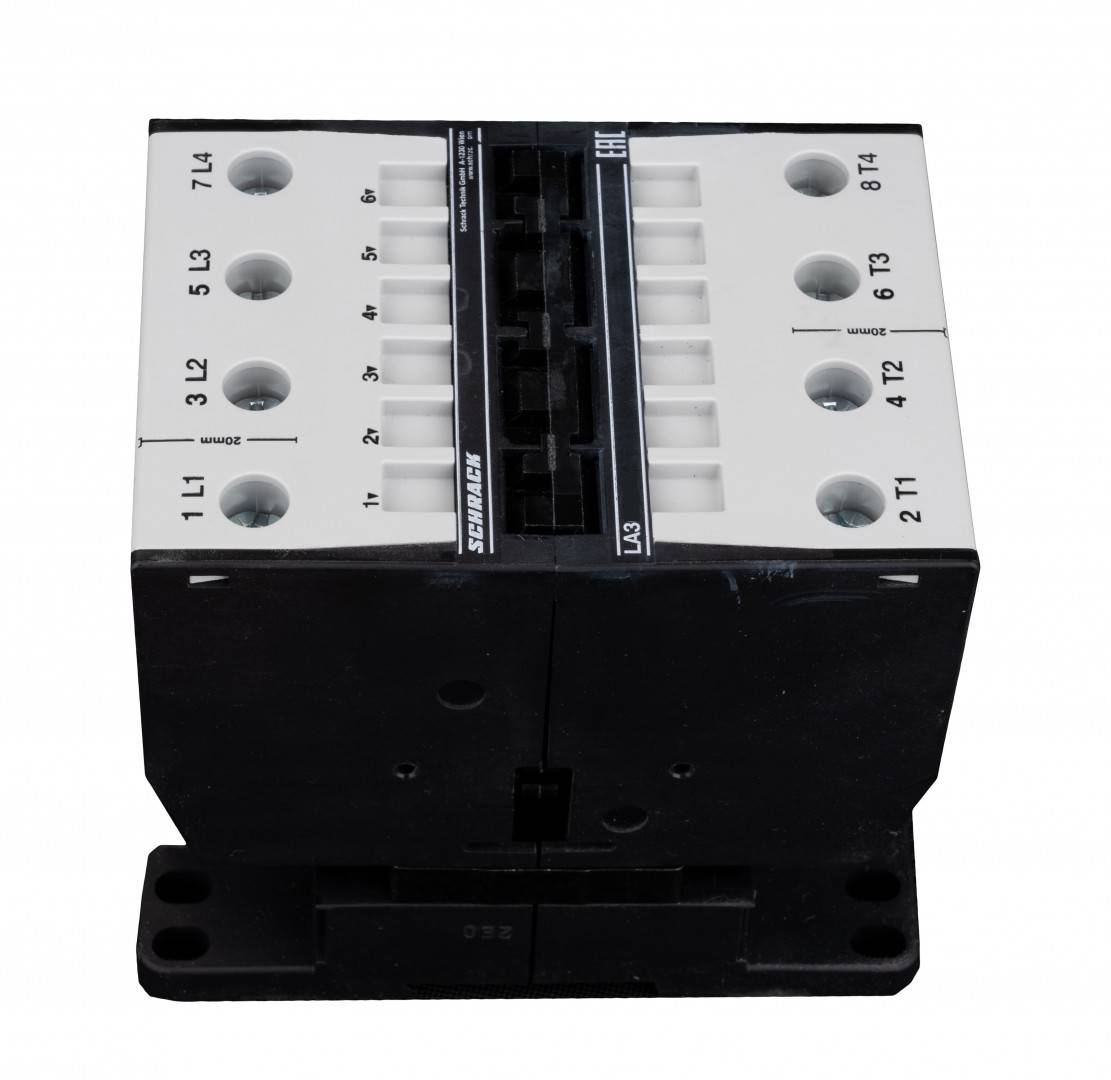

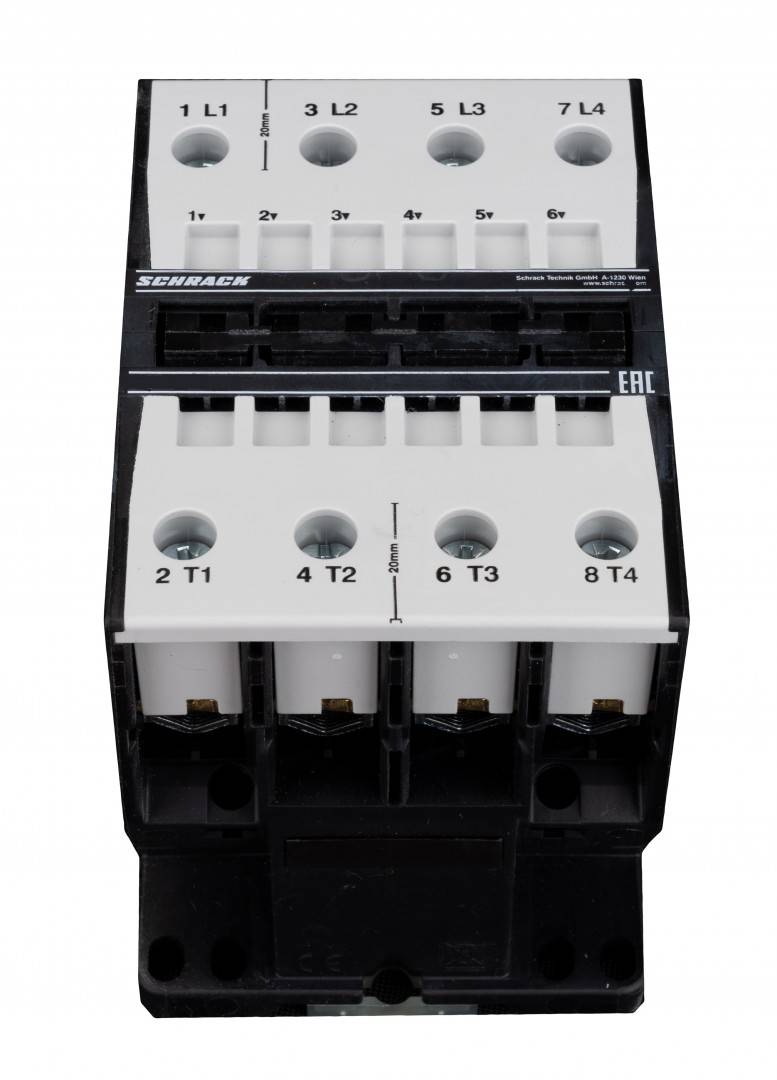

37 kW/74A AC3 130A AC1 4P 230V AC
Consum de putere
-
Accesorii optionale
LA190100--;LA190101--;LA190135--;LA190137--;LA190138--;LA190139--;
Functionare in c.c. deschidere temporizata
10-18 ms
Temperatura maxima a mediului ambiant
60 °C
PREG
2400
Contacte de forta-contacte ND
8 gr.
Unelte (contacte bobina)
-
AC-3
-
50 Hz [inchidere] (VA)
140-165
Masiv [bobina]
0,75-2,5 mm²
Masiv (cablu principal)
4-50 mm²
HxBxT mm
110x83x97
Contacte de forta
-
Unelte (contacte principale)
-
AC-3 380 V 400 V [P]
37 kW
Tensiune bobina
230V
AC-1
-
Curent nominal operational in regim AC-1
-
Suruburi terminale (contacte principale)
M6
AC-3 500 V [P]
45 kW
Stabilitate la impuls de tensiune Uimp
8
Curent nominal AC-3/400V
74 A
Sistemul electromagnetic
-
Marime
LA3
Norme si Standarde
EN 60947-4-1, IEC 60947-4-1
Performante in regim de motor AC-3
-
AC-3 415 V [P]
37 kW
Temperatura ambianta pentru montaj deschis
-40 bis +60 °C
50 Hz [mentinere] (VA)
13-18
Tensiune nominala de izolatie (Ui)
690 V
Curent nominal
74 A
Capacitatea de rupere
800
LxIxA mm
83x110x97
Unitate de ambalare
1 m.
Descriere de baza
Contactor
AC-3 660 V 690 V [P]
45 kW
Masa neta
1,02 kg/m
Cuplu de strangere (contacte principale)
3,5-4,5 Nm
Toleranta tensiunii, functionare in c.a. [inchidere]
0,8-1,1 x Uc
Standard
IEC EN 60947-4-1
Montaj deschis la 40°C [Ith=Ie]
10 A
Fabricant
Schrack
Timp de arc
- ms
disipare
5,50 W
Flexibil cu bucsa de sertizare [conductoare circuite de comanda]
0,5-2,5 mm²
Sectiune racord pentru contactele principale
- mm²
Categorie produs
Power contactor
Echipament
Contactor
Surubelnita Philips/Pozidriv (contacte principale)
PZ 3
COD COMANDA
LA307443
Temperatura ambianta pentru montaj inchis
-40 bis +40 °C
PU
12
Temperatura ambianta de depozitare
-50 bis +90 °C
Durata de viata mecanica, in c.c.
10000000 Comutari
Capacitate cleme conductoare de comanda
-
Temperatura minima a mediului ambiant
-40 °C
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
900 A
Putere comutata in AC-3/400V
37 kW
Functionare in c.c. inchidere temporizata
12-23 ms
Frecventa maxima de comutatie in AC3 pe ora
400
| Lungime | 97 mm |
| Latime | 83 mm |
| Inaltime | 110 mm |
| Greutate | 1.02 kg |
