Specificatii Tehnice
Putere comutata in AC-3/400V
4 kW
Consum de putere
-
Masiv (cablu principal)
0,75-6 mm²
AC-3 660 V 690 V [P]
5,50 kW
Temporizare la deschidere, functionare in c.a.
5-13
50 Hz [mentinere] (VA)
7-10
Temperatura maxima a mediului ambiant
60 °C
Capacitatea de rupere
180
Marime
LA2
PREG
2400
AC-3
-
Power loss per pole
0,21 W
Unelte (contacte principale)
-
AC-3 380 V 400 V [P]
4 kW
Curent nominal
10 A
Curent nominal AC-1/690V
25 A
AC-1
-
Masa
0,23 kg.
Sistemul electromagnetic
-
Tensiune nominala de izolatie (Ui)
690 V
Tensiune bobina
400V
Unitate de ambalare
1 m.

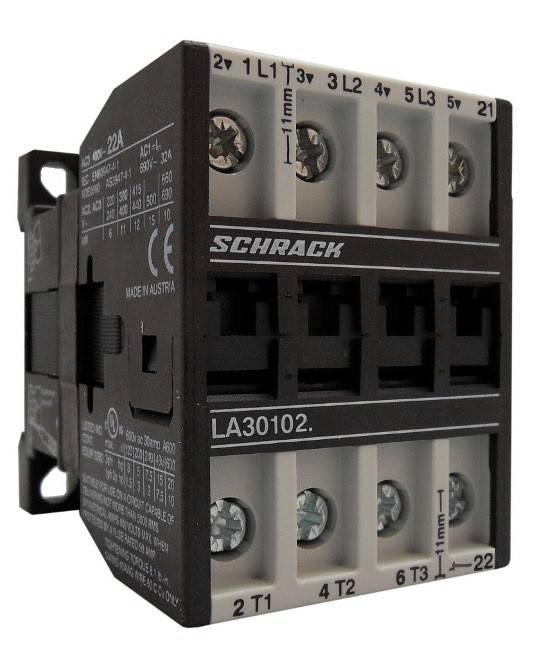

Descriere de baza
Contactor
Contacte de forta
3 ND
Contacte auxiliare
1NI
Standard
IEC EN 60947-4-1
Stabilitate la impuls de tensiune Uimp
8kV
Toleranta tensiunii, functionare in c.a. [inchidere]
0,85-1,1 x Uc
Flexibil cu bucsa de sertizare [conductoare circuite de comanda]
0,5-2,5 mm²
Sectiune racord pentru contactele principale
- mm²
Echipament
Contactor
50 Hz [inchidere] (VA)
33-45
Durata de viata mecanica, in c.c.
10000000 Comutari
Contacte auxiliare inglobate
1NI
Categoria de supratensiune/Grad de poluare
Ⅰ- Ⅳ/3
Temperatura minima a mediului ambiant
-40 °C
Cuplu de strangere (contacte principale)
0,8-1,4 Nm
Frecventa maxima de comutatie in AC3 pe ora
600
Schock time sine-wave 20ms
-
AC-3 500 V [P]
5,50 kW
Durata de viata mecanica, in c.a.
10000000 Comutari
Clasa de functionare
gL(gG)
Philips/Pozidriv screwdr. [control circuit cables]
Pz 2
Suruburi terminale (contacte principale)
M3,5
LxIxA mm
45x65x66
Curent nominal AC-3/400V
10 A
Accesorii optionale
LA190100--;LA190101--;LA190135--;LA190137--;LA190138--;LA190139--;
Norme si Standarde
IEC / EN 60947-4-1
Terminale externe CAD
1
Unelte (contacte bobina)
-
Masiv [bobina]
0,75-2,5 mm²
Temperatura ambianta pentru montaj inchis
-40 / +40 °C
Curent nominal operational in regim AC-3
-
Temperatura ambianta de depozitare
-50 / +90 °C
Capacitatea de inchidere conform CEI/EN 60947 pana la 690V
200 A
Montaj deschis la 40°C [Ith=Ie]
25 A
Masa neta
0,23 kg/m
Performante in regim de motor AC-3
-
Surubelnita Philips/Pozidriv (contacte principale)
Pz 2
Temporizare la inchidere, functionare in c.a.
8-16
Fabricant
Schrack
Simbol CAD
K
disipare
3,63 W
PU
66
AC-3 415 V [P]
4 kW
Timp de arc
10-15 ms
AC-3 440 V [P]
4 kW
Categorie produs
Power contactor
Descriere electrica CAD
4kW/10A AC3 25A AC1 3P 1NC 400VAC
Functionare in c.c. deschidere temporizata
8-13 ms
Contacte de forta-contacte ND
10 gr.
Curent nominal operational in regim AC-1
25
Temperatura ambianta pentru montaj deschis
-40 / +60 °C
HxBxT mm
65x45x66
Capacitate cleme conductoare de comanda
-
Functionare in c.c. inchidere temporizata
8-12 ms
Numar articol Hlief
LA301024N-
COD COMANDA
LA301024N
Conditii climatice
Caldura umeda ciclica, conform cu IEC 60068-2-30;Caldura umeda constanta, conform cu IEC 60068-2-78
Flexibil cu pin (contactele principale)
1-4 mm²
| Lungime | 66 mm |
| Latime | 45 mm |
| Inaltime | 65 mm |
| Greutate | 0.23 kg |
